Понижающий преобразователь XL4015 с 8...36 до 1,25...32 вольт 5А с радиатором

Преобразователь XL4015 предназначен для понижения и стабилизации напряжения постоянного тока. Он может быть использован в качестве узла зарядного устройства для литиевых аккумуляторов, блока питания, питания мощных светодиодов и т.д.

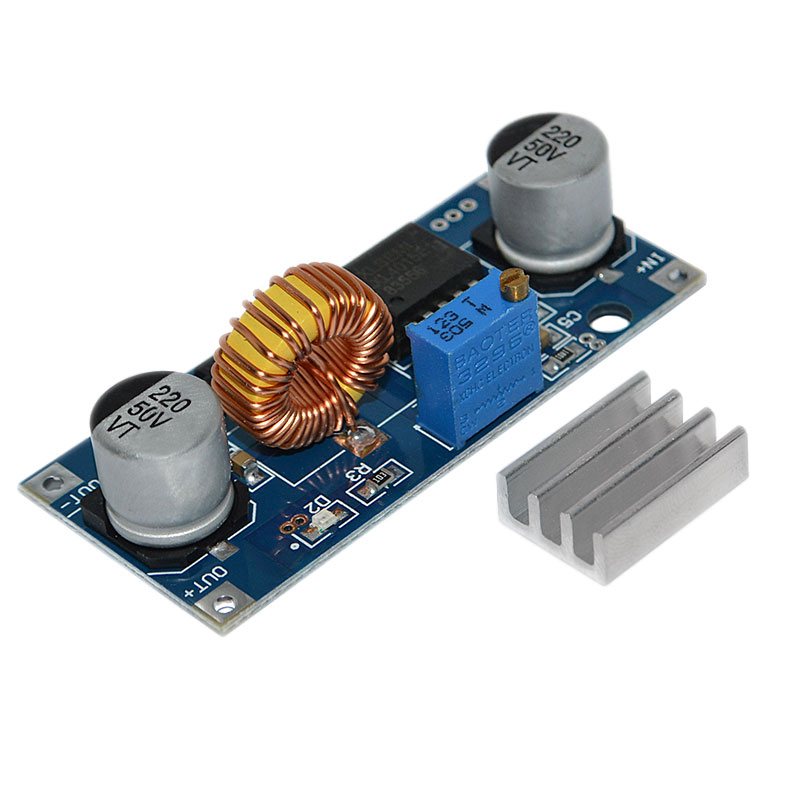

Конструктивно модуль выполнен на плате из текстолита размерами 54 х 24 мм с использованием микросхемы XL4015, имеющей 5 выводов в корпусе TO263-5L. Также на плате преобразователя расположены 2 твердотельных полимерных конденсатора, которые обеспечивают малые пульсации напряжения, и увеличивают срок службы конвертера. Установка выходного напряжения осуществляется при помощи многооборотного подстроечного резистора, обеспечивающего плавную и точную регулировку. Максимальное значение выходного тока составляет 5 А, а коэффициент полезного действия достигает 95%. Частота преобразования составляет 180 кГц. Если значение выходного тока составляет более 3 А потребуется установка дополнительного радиатора или принудительной вентиляции. При установке охлаждающего устройства, необходимо соблюдать изоляцию токопроводящих частей от радиатора.

Микросхема модуля имеет защиту от короткого замыкания, перегрузки по току и перегрева, срабатывающую при температуре выше 125 °C.



---

Подключение:

IN+:	входное напряжение питания 8 - 36 В
IN-:	общий провод, земля
OUT+:	выходное напряжение питания 1,25 - 32 В
OUT-:	«земля»


Подается питание от внешнего источника питания. Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В. О подаче входного напряжения на плату сигнализирует светодиод.

В комплект модуля преобразователя напряжения входит радиатор.



---

Технические характеристики:

Входное напряжение, В	8 ... 36
Выходное напряжение, В	1,25 ... 32
Максимальный ток нагрузки, А	5
Частота переключения, КГц	180
Амплитуда пульсаций выходного напряжения, мВ	50
КПД, %	96
Диапазон рабочих температур, °С	–40 ... +85
Габаритные размеры, мм, мм	54 × 24 × 18
Масса, г	16



---



Документация XL4015
