Понижающий преобразователь LM5116 300W 20А с регулировкой тока и напряжения

Модуль предназначен для преобразования входного напряжения 6-40 вольт в более низкое стабилизированное выходное напряжение в диапазоне от 1,2 до 36 В. Также с его помощью можно установить ограничение максимального тока нагрузки. Максимальный выходной ток может достигать 20 А. Возможность регулировки тока нагрузки позволяет использовать его в качестве зарядного устройства для различных типов аккумуляторов или источника питания мощных светодиодов. Также на базе этого модуля можно собрать мощный лабораторный блок питания, для чего необходимо заменить установленные подстроечные резисторы на более удобные для оперативной регулировки и подключить вольтметр и амперметр.

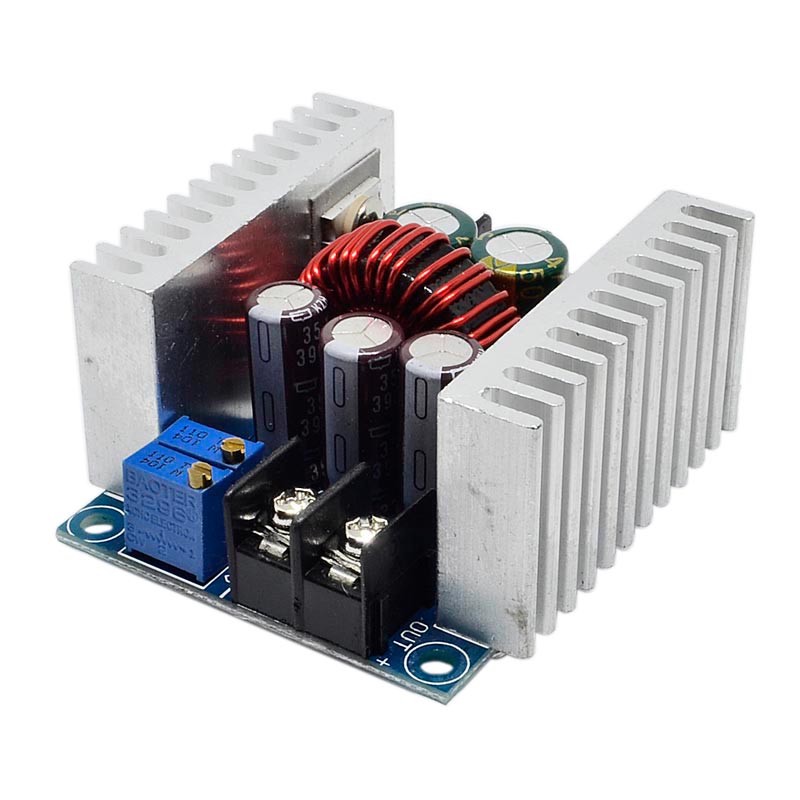

Конструктивно модуль выполнен на печатной плате из стеклотекстолита размером 60×53 мм с четырьмя крепёжными отверстиями под винты М3 по углам. Схема реализована на основе транзистора IRFB3607, микросхемы LM5116, 2 построечных резисторов, мощных электрических конденсаторов и прочих вспомогательных компонентов. Микросхема LM5116 представляет собой импульсный преобразователь напряжения постоянного тока компании Texas Instruments, которая имеет 10 выводов и выполнена в корпусе HTSSOP-20. На плате установлены 5 мощных электролитических конденсатора для сглаживания пульсаций. Модуль имеет защиту от короткого замыкания и перегрева. Защиты от неправильной полярности устройство не имеет, поэтому подключение должно производиться крайне внимательно. Максимальная выходная мощность с дополнительным охлаждением составляет 300 Вт, а КПД может достигать 95%. Также на плате модуля расположен ползунковый переключатель ON/OFF, с помощью которой можно включить или отключить выход низкого напряжения.



---



При подключении нагрузки с током потребления выше 15 А, рекомендуется установить дополнительное охлаждение на элементы с высокой температурой. В качестве охлаждения можно использовать вентилятор или дополнительный мощный радиатор.



Регулировка выходного напряжения и тока производится с помощью двух многооборотных построечных резисторов:



CV :	регулирует выходное напряжение
CC :	регулирует выходной ток


Источник питания и нагрузка подключаются к плате преобразователя с помощью двух мощных винтовых барьерных клеммников. Назначение их выводов:



IN + :	положительная клемма входного напряжения
IN – :	отрицательная клемма входного напряжения
OUT + :	положительная клемма выходного напряжения
OUT – :	отрицательная клемма выходного напряжения


Питание модуля производится от аккумулятора, блока питания или другого источника амплитудой от 6 до 40 вольт и достаточной мощностью. О наличии питания сигнализирует красный светодиод, который подключён к шине питания. Так как данный преобразователь является понижающим, то входное напряжение должно быть больше значения выходного напряжения (если выходное напряжение меньше, то оно будет равняться входному).



---

Технические характеристики:

Входное напряжение, В	6 ... 40
Выходное напряжение, В	1,2 ... 36
Максимальная выходная мощность, Вт	300
КПД, %	95
Максимальный выходной ток, А	20
Напряжение пульсаций на выходе, мВ	50
Точность регулировки напряжения, %	0,5
Точность регулировки тока, %	2,5
Диапазон рабочих температур, °C	–40 ... +85
Габаритные размеры, мм	60 × 53 × 27
Масса, г	90



---



Документация LM5116
