Модуль W25Q64 64Mbit 8MByte FLASH DataFlash SPI

Модуль с микросхемой энергонезависимой памяти W25Q64 предназначен для хранения больших массивов данных, голоса, текста. Микросхема поддерживает стандартный протокол SPI, а также Dual SPI, позволяющий вдвое увеличить скорость считывания больших объёмов информации.

Модуль собран на микросхеме W25Q64FVS компании Winbond и содержит 64 Мбит энергонезависимой памяти. Пространство W25Q64 состоит из 32768 страниц по 256 байт в каждой. Одновременно разрешена запись до 256 байт. Стирать перед записью страницы можно секторами по 4 КБ, блоками по 32 КБ, 64 КБ или всю микросхему. Таким образом, суммарно имеется 4096 стираемых секторов и 256 стираемых блоков соответственно. Небольшие сектора размером 4 КБ обеспечивают большую гибкость в приложениях, требующих хранения данных и параметров.

Тактовая частота SPI может достигать значения 104 МГц, что в результате обеспечивает скорость считывания, эквивалентную 208 МГц для Dual SPI режима ввода/вывода.

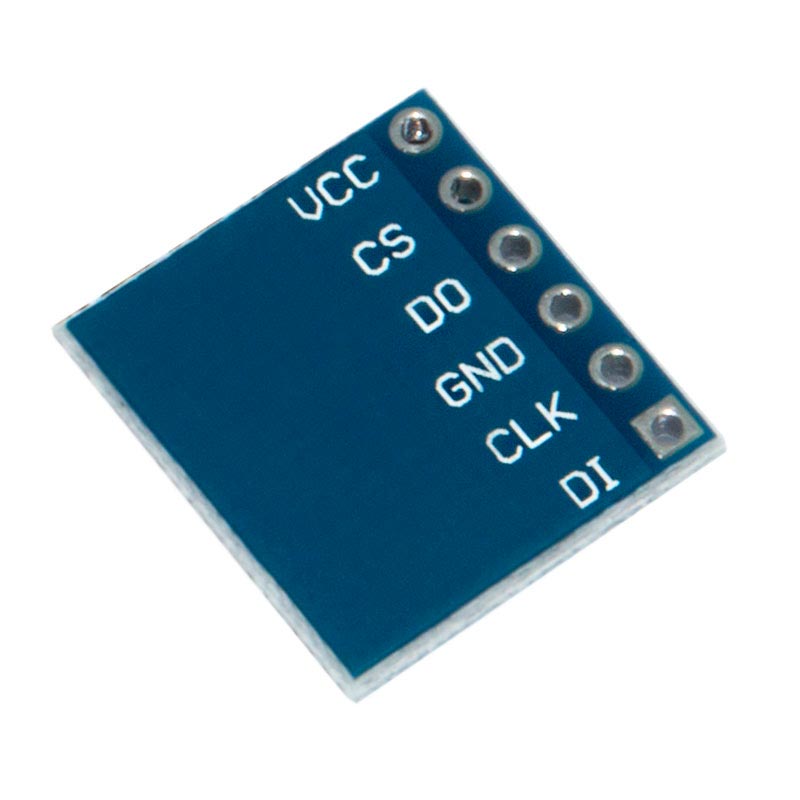

Подключение:

VCC:	напряжение питания
СS:	выбор кристалла
DO:	выход данных, вход/выход данных 1 в режиме Dual SPI
GND:	общий
CLK:	линия тактирования
DI:	вход данных, вход/выход данных 0 в режиме Dual SPI

Технические характеристики:

Напряжение питания, В	2,7 ... 3,6
Ток потребления, мА	25
Габаритные размеры, мм	15 х 14 х 3
Масса, г	2,1
