Модуль управления шаговым двигателем TB6560 10...35V 3A

Драйвер управления двухфазным шаговым двигателем TB6560 может быть с успехом применен в станках с ЧПУ и 3D-принтерах. Он реализован на специализированной интегральной микросхеме TB6560AHQ производства Toshiba . Напряжение питания может находиться в диапазоне от 10В до 35В (рекомендованное значение - 24В).

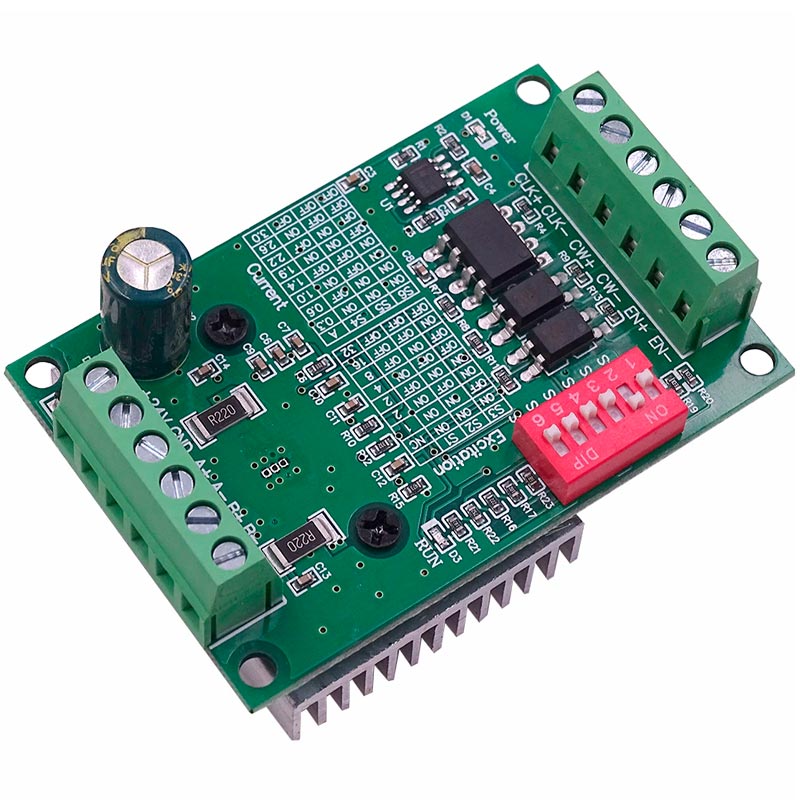

Конструктивно драйвер TB6560 изготовлен на печатной плате из стеклотекстолита с возможностью монтажа в корпус и подключением при помощи винтовых клеммников. Это значительно упрощает его установку, эксплуатацию и замену в случае выхода из строя.

Возможности модуля драйвера шагового двигателя TB6560

• Гальванически развязанный интерфейс STEP/DIR
• Управление двухфазными биполярными шаговыми двигателями
• Стабилизация фазных токов двигателя на заданном уровне. Максимальный ток фазы до 3 А, устанавливается дискретно переключателями на плате
• Четыре режима управления двигателем: полный шаг, 1/2 шага, 1/8 шага, 1/16 шага
• В микрошаговом режиме обеспечивает форму фазных токов близкую к синусоидальной, что снижает шумы и вибрации.
• 4 режима спада тока обмоток
• Встроенная защита от перегрева

Технические характеристики:

Напряжение питания, В	10 ... 35
Выходной ток, А	3
Габаритные размеры, мм	75 × 50 × 35
Масса, г	73
