Модуль PAM8610 миниатюрный низковольтный аудио усилитель D-класса 2x15 Ватт 7-15 Вольт

Код товара: 63309

В наличии 100 шт.

1+

138,00 ₽

15+

131,70 ₽

50+

125,40 ₽

Количество:

Описание

Модуль PAM8610 представляет собой мощный и экономичный двухканальный усилитель класса D с регулировкой громкости. Он может быть использован в домашнем кинотеатре, портативных колонках, автомобильных колонках и прочих акустических системах.


Плата модуля выполнена на базе микросхемы PAM8610 компании Power Analog Microelectronics. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточно большой выходной мощности. Максимальная выходная мощность составляет 15 Вт на канал при нагрузке сопротивлением 4 Ом.

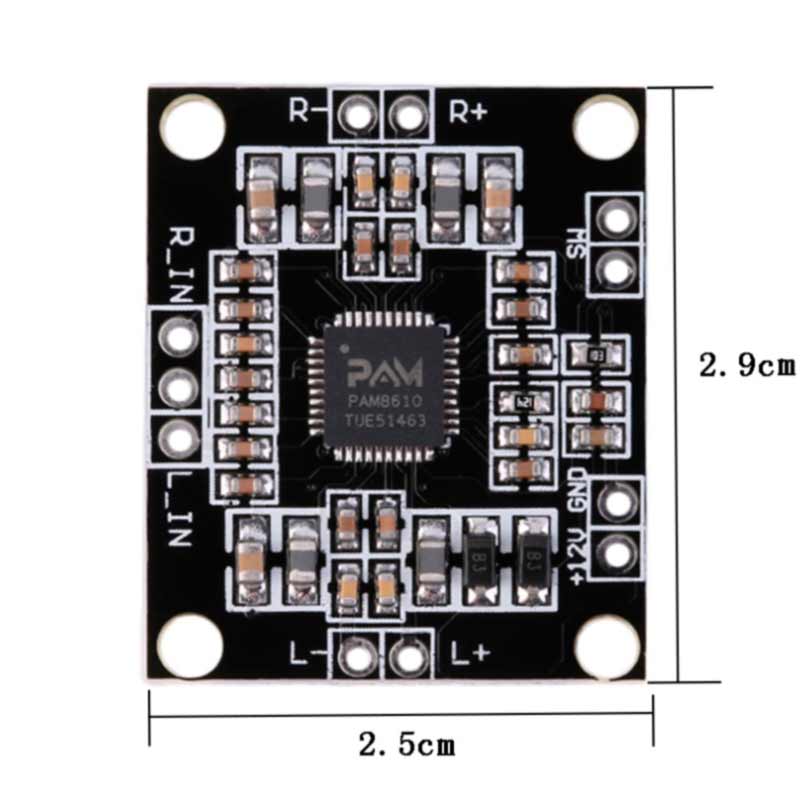

Подключение:
SW: приглушение звука mute (активируется при замыкании)
+12V: напряжение питания
GND: общий провод, земля
L+: положительный выход левый канал
L-: отрицательный выход левый канал
R+: положительный выход правый канал
R-: отрицательный выход правый канал
L_IN: вход левого канала
R_IN: вход правого канала

Для фиксации модуля в корпусе, на плате имеется 4 крепежных отверстия отверстия под винт М3.

Технические характеристики:
Напряжение питания, В 7 ... 15
Диапазон рабочих частот, Гц 20 ... 20000
Ток покоя, мкА 4
Номинальная выходная мощность, Вт 2 х 10
Максимальная выходная мощность, Вт 2 х 15
Частота преобразования, кГц 350
КПД, % 90
Габаритные размеры, мм 25 х 29 х 3
Масса, г 3,6
