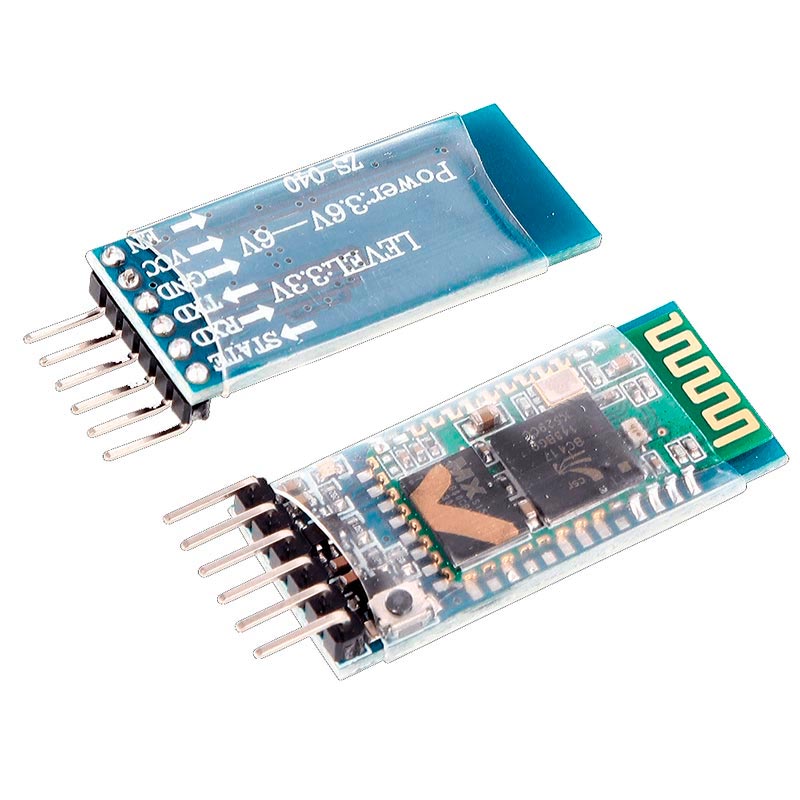

Модуль HC-05 BlueTooth

Модуль BlueTooth HC-05 предназначен для организации двухсторонней беспроводной связи с использованием протокола BlueTooth. Он является популярным типом связи между устройствами на коротких дистанциях. Особенностью передачи данных по BlueTooth является устойчивость к широкополосным помехам. Этот модуль можно использовать для управления роботами, освещением и прочими устройствами на расстоянии до 10 метров.

Модуль BlueTooth HC-05 имеет возможность работать не только в роли ведомого, ожидая подключение, но и ведущего, инициируя поиск, обнаружение, сопряжение и подключение к другим устройствам в радиусе действия. Модуль спроектирован на основе микросхемы BC417143B компании Cambridge Silicon Radio, которая поддерживает протокол версии 2.0.

Подключение:

EN:	включение, активный уровень "1"
VCC:	положительная линия питания
GND:	общий провод, земля
TXD:	линия передачи данных UART
RXD:	линия приёма данных UART
STATE:	состояние связи

Подавать питание на модуль можно как от внешнего источника питания, так и от платформы Arduino. Напряжение питания модуля может находиться в диапазоне 3,6-5,5 В, благодаря наличию стабилизатора на плате. Однако это приводит к необходимости согласовать уровни на входе RXD и привести их к уровню 3,3 вольта. Для этого можно использовать обычный резистивный делитель.

Технические характеристики:

Напряжение питания, В	3,6 ... 5,5
Ток потребления, мА	40
Габаритные размеры, мм	37,5×15,6×8
Масса, г	4
