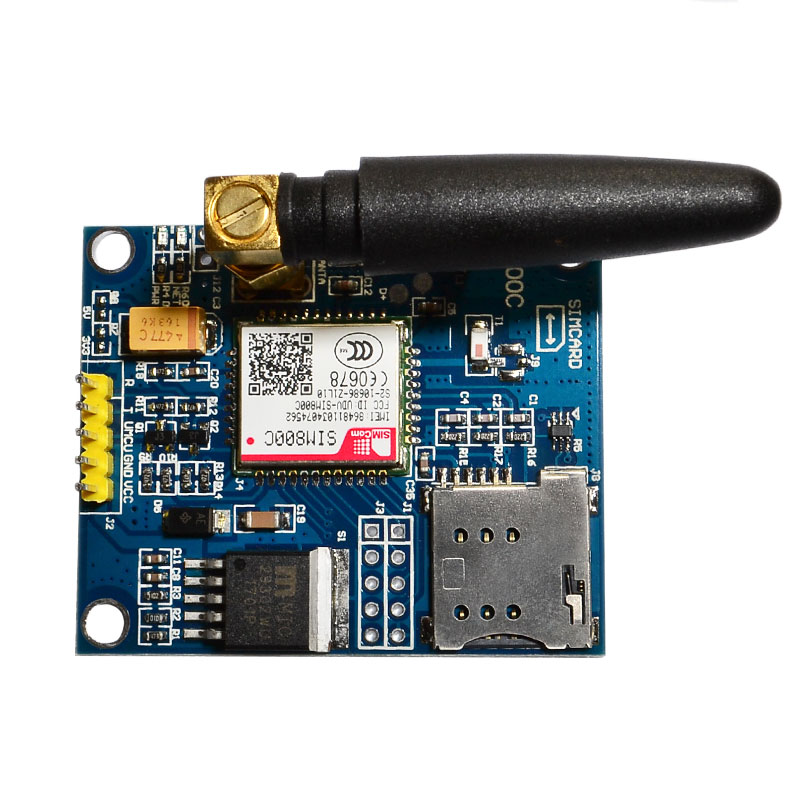

Модуль GSM/GPRS SIM800-C ANT с внешней антенной

Компактный модуль сотовой связи SIM800C отлично подойдёт для проектов по охране дома или дачи, сигнализации в автомобиле и многих других. Функционально он ничем не уступает мобильному телефону и с его помощью можно отправлять SMS сообщения, совершать или принимать телефонные звонки, подключаться к Интернету, используя GPRS канал. SIM800C - это полнофункциональный четырехдиапазонный GSM/GPRS модуль с поддержкой интерфейса Bluetooth 3.0, работающий на частотах GSM850 МГц, EGSM900 МГц, DCS1800МГц и PCS1900МГц.


В основе платы лежит гибридная сборка SIM800С от компании SIMCom Wireless Solutions Limited. Рабочее напряжение от 3,4 до 4,4 В делает её идеальным выбором для применения в устройствах с питанием от литиевой батареи, а наличие стабилизатора позволяет расширить применение до мобильных и стационарных устройств с напряжением питания 5-20 вольт. Антенна, которая может понадобиться для связи с сетью, поставляется в комплекте и устанавливается в разъём SMA. Для подключения выносной антенны на плате имеется коннектор IPX. Гнездо для установки SIM-карты уже установлено на плату. Для работы подойдет любая активированная SIM карта.

Подключение:

VCC:	напряжение питания 5-20 вольт
GND:	общий провод, земля
VMCU:	напряжение питания 3,4-4,4 вольт
T:	линия передачи данных UART
R:	линия приёма данных UART

Для стабильной работы SIM800C необходим источник питания с выходным напряжением 3,4 - 4,4 В и максимальным рабочим током 2А или 5 - 20 В мощностью 8-10 Вт. В качестве такого источника можно использовать Li-ion, кислотные или щелочные аккумуляторы, а также сетевые адаптеры. Напряжение питания от литиевой батареи можно подавать на разъём J11, контакты "+" и "–" или на разъём J2, контакты VMCU и GND. Напряжение питания 5-20 вольт подключается через разъём J2, контакты VCC и GND.

Управление модулем производится при помощи AT команд. UART интерфейс подключается к контактам T и R разъёма J2. На плате имеется схемы согласования уровней, поэтому напряжение сигналов интерфейса может быть как 3,3, так и 5 В.

На плате имеется два светодиода. Один индицирует наличие напряжения питания, а второй отображает состояние сети:

• Мигает раз в 1 с — Модуль работает, но еще не подключилось к сети;
• Мигает раз в 2 с — Запрошенное соединение для передачи данных GPRS активно;
• Мигает раз в 3 с — Связь с сетью установлена и можно отправлять / получать голосовые и SMS-сообщения.

Технические характеристики:

Напряжение питания, В	5 ... 20
Габаритные размеры, мм	52 × 44 × 10
Масса, г	25
