Модуль PDSink триггер переключения быстрой зарядки 5/9/12/15/20V с DIP-переключателем

Код товара: 63063

В наличии 100 шт.

1+

123,50 ₽

10+

117,60 ₽

25+

106,92 ₽

Количество:

Описание

Модуль предназначен для переключения зарядных устройств, поддерживающих протоколы PD2.0, PD3.0 и BC1.2 в режим работы с выходным напряжением 5, 9, 12, 15 или 20 вольт. С его помощью легко запитать устройство с одним из этих напряжений от стандартной быстрой зарядки телефона.

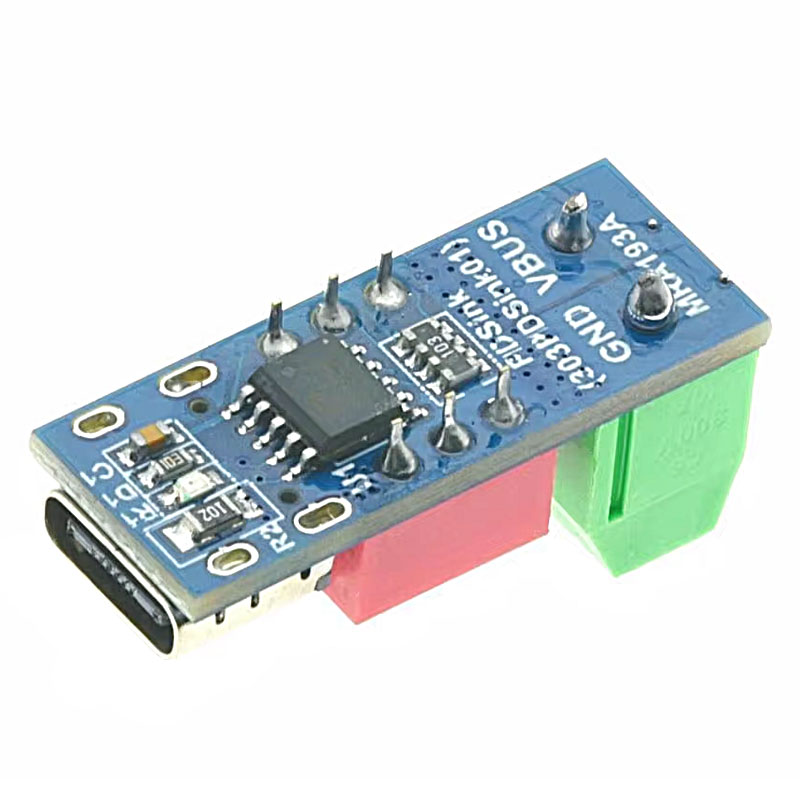

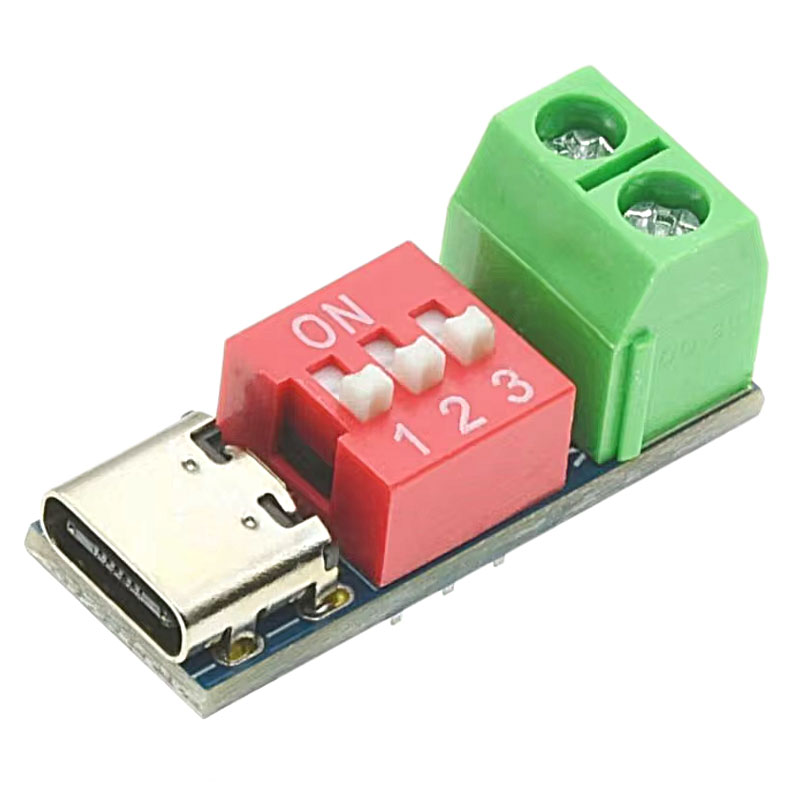

Модуль имеет размер всего 26×11 мм и на нем уже установлено гнездо TYPE-C для подключения зарядного устройства. Нагрузка подключается соблюдением полярности  к контактам винтового клеммника отмеченным как GND и VBUS. Выходное напряжение выбирается установкой строенного DIP переключателя , согласно таблице, размещенной на обратной стороне платы.



S1 S2 S3
5V 1
9V 0 0 0
12V 0 0 1
15V 0 1 1
20V 0 1 0
Технические характеристики:
Поддерживаемые протоколы PD2.0/PD3.0/BC1.2
Выходное напряжение, В 5/9/12/15/20
Габаритные размеры, мм 28 × 11 × 10
Масса, г 3
