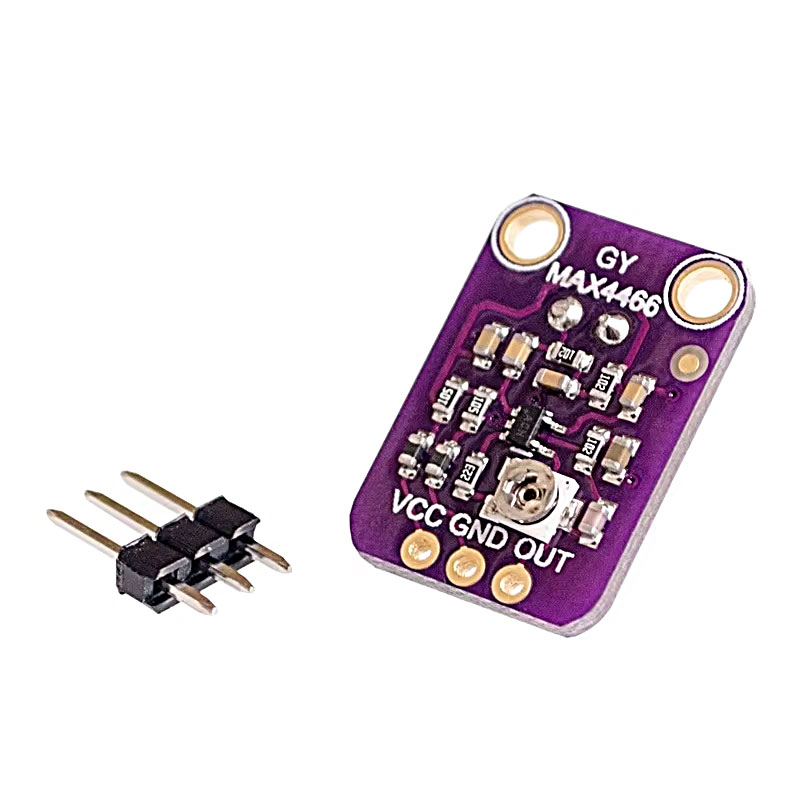

Модуль GY-MAX4466 микрофонный усилитель

Модуль MAX4466 представляет собой высококачественный микрофонный усилитель с крайне малым потреблением, низким уровнем шума и регулировкой коэффициента усиления. Кроме непосредственно усилителя, на плате также установлен электретный микрофон, для которого на плате организована схема питания.



Модуль собран на двухсторонней плате из фольгированного стеклотекстолита, одна сторона которой полностью залита медью, что создаёт хорошее дополнительное экранирование схемы. Сердцем усилителя является микросхема МАХ4466, являющаяся операционным усилителем, специально оптимизированным для работы с микрофоном в качестве источника входного сигнала.  Этот усилитель обеспечивает полосу пропускания 600 кГц, имеет Rail-to-Rail® выход, высокий коэффициент усиления по напряжению, а также отличную схемотехнику питания, обеспечивающую хорошее подавление синфазного сигнала для работы в условиях помех.



Плата имеет небольшой размер, всего 21×14 мм, что позволяет встраивать модуль в большинство устройств, даже достаточно компактных. Для крепления на плате предусмотрены два отверстия под винты М3.



Модуль может работать в широком диапазоне питающих напряжений от 2,4 до 5,5 вольт и имеет крайне низкое потребление, не превышающее 400 мкА, из которых львиная доля уходит на питание микрофона. Непосредственно микросхема имеет типовое значение около 24 мкА.



Для регулировки коэффициента усиления, на плате предусмотрен миниатюрный подстроечный резистор, позволяющий установить коэффициент усиления по напряжению в диапазоне 23...123. Выход модуля подключен непосредственно к выходу микросхемы, на котором присутствует постоянная составляющая около половины напряжения питания. Поэтому, если на входе усилителя к которому подключается усилитель отсутствует разделительный конденсатор, его потребуется дополнительно установить.



---

Технические характеристики:

Напряжение питания, В	2,4 ... 5,5
Ток потребления, мкА	<400
Коэффициент усиления	23 ...  123
Габаритные размеры, мм	21 × 14 × 8
Масса, г	2,6

---



---



Документация микросхема MAX4466
