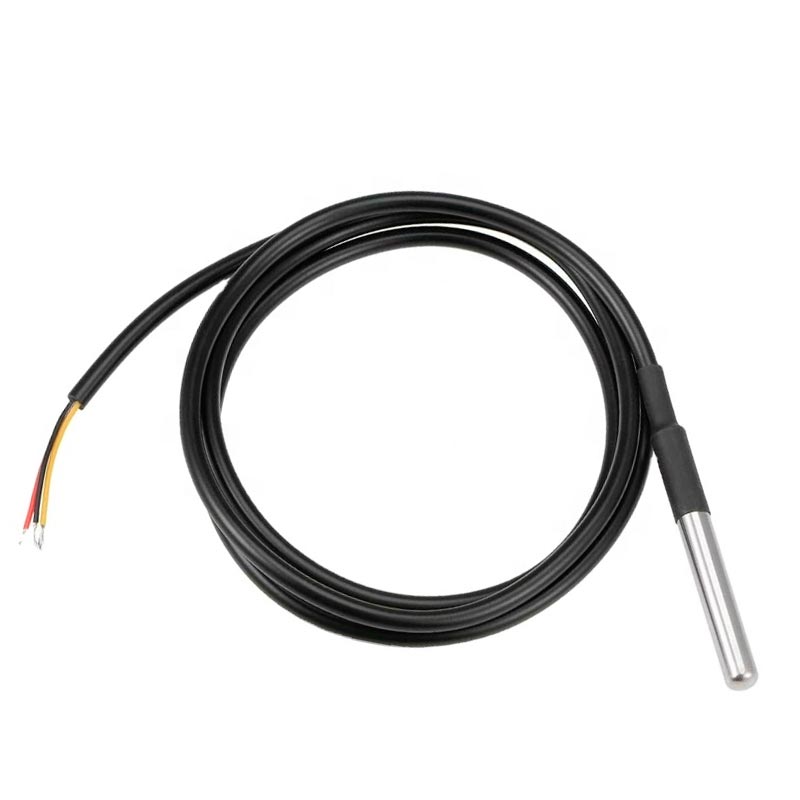

Датчик температуры DS18B20 в металлической гильзе с кабелем 5м

Популярный цифровой полупроводниковый датчик температуры DS18B20 в металлической гильзе с кабелем длиной 5 метров предназначен для работы в составе устройств измерения и регулировки температуры для аквариумов, теплиц, промышленных систем, бытовых проектов и т.д.



Микросхема выполнена в стандартном трёхвыводном пластиковом корпусе TO-92, упакована в металлическую гильзу и залита компаундом. Это позволяет эксплуатировать её в жидкой неагрессивной среде. Датчик имеет степень защиты IP67, что гарантирует его полную сохранность при погружении на глубину до 1 метра в течение 30 минут и позволяет использовать в условиях интенсивного дождя, а также даже на короткое время опустить в воду.



Датчик имеет уникальный серийный номер, позволяющий подключать большое количество устройств к одной линии связи. Он имеет разрешение от 9 до 12–бит, которое может быть запрограммировано и сохранено в энергонезависимой памяти самой микросхемы. Обмен данными производится по однопроводной шине, при этом на ней может быть как один датчик, так и несколько.



Подключение датчика производится по трём проводам. Два - питание и один - двунаправленная шина данных, работающая по протоколу 1-Wire. Диапазон питающих напряжений находится в пределах от 3 до 5,5 вольт.

Подключение:

Красный:	положительный провод напряжения питания
Чёрный:	общий провод, земля
Жёлтый:	линия данных

Технические характеристики:

Напряжение питания, В	3 ... 5,5
Ток потребления макс., мА	1,5
Диапазон измерения температуры, °C	-55 ... +125
Погрешность измерения, °C	± 0,5 *
Длина кабеля, м	5
Габаритные размеры гильзы, мм	50 × 6
Масса, г	45

* В диапазоне -10 ... +85°C
