Модуль DRV8833 двухканальный драйвер коллекторного двигателя

Код товара: 86808

В наличии 200 шт.

1+

81,30 ₽

29+

77,40 ₽

50+

73,70 ₽

Количество:

Описание

Модуль драйвера DRV8833 позволяет управлять двумя коллекторными или одним шаговым двигателем. Микросхема DRV8833PW, лежащая в основе модуля, содержит два независимых Н-моста, рассчитанных на напряжение от 2,7 до 10,8 В, при рабочем токе каждого канала до 0,5 А. Пиковый ток может достигать до 2 А на каждый канал.


Допускается увеличение рабочего тока путём параллельного объединения двух каналов драйвера в один. В этом случае можно управлять одним коллекторным двигателем в том же диапазоне напряжений с рабочим током до 1 А. Объединение каналов осуществляется соединением выводов IN1+IN3, OUT1+OUT3, IN2+IN4, OUT2+OUT4.


Напряжение питания подаётся на выводы VCC и GND модуля. О наличии питания свидетельствует свечение светодиода на плате модуля. Низкий логический уровень на входе EEP переводит модуль в спящий режим.


Первый двигатель подключается к выводам OUT1 и OUT2, а управление им осуществляется подачей логических уровней на входы IN1 и IN2. Второй двигатель подключается к выводам OUT3 и OUT4, а управление им, соответственно осуществляется подачей логических уровней на входы IN3 и IN4.


Выход ULT сигнализирует об ошибке. Наличие низкого уровня сообщает о перегрузке по току, перегреву или низкому напряжению питания. В нормальном режиме вывод имеет Z-состояние.

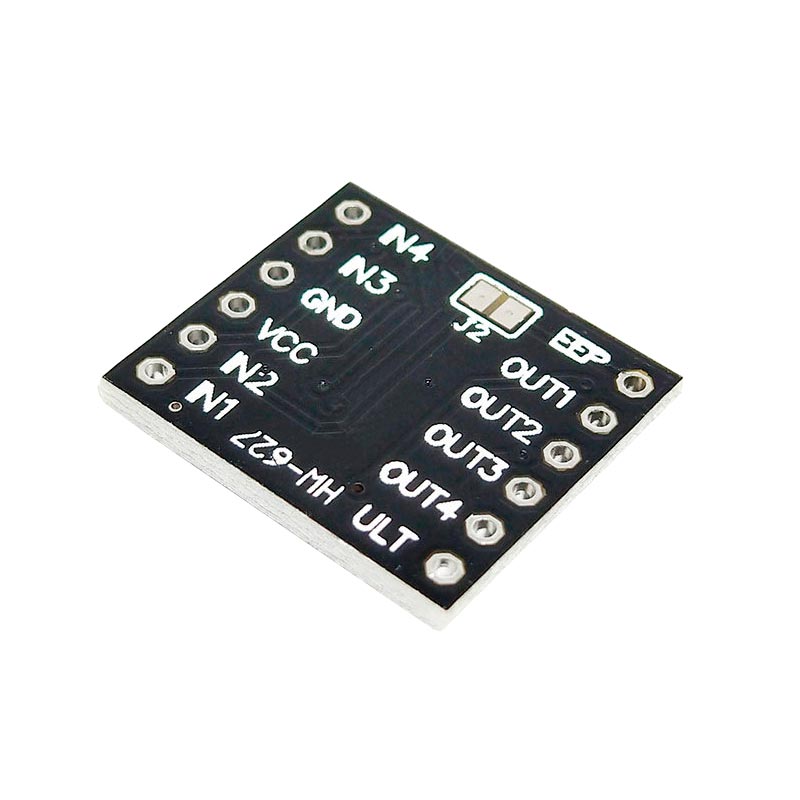

Подключение:
VCC: положительный провод напряжения питания
GND: общий провод (земля)
IN1, IN2: входы управления первым двигателем
IN3, IN4: входы управления вторым двигателем
OUT1, OUT2: выходы для подключения первого двигателя
OUT3, OUT4: выходы для подключения второго двигателя
EEP: вход установки спящего режима
ULT: выход аварийного сигнала

Двигатели подключённые к выводам OUT1, OUT2 и OUT3, OUT4 управляются подачей логических уровней на входы IN1, IN2 и IN3, IN4 соответственно. Обратите внимание на то, что выходы инвертируют сигналы своих входов.


Входы Выходы Описание
 IN1   IN2  OUT1 OUT2
0 0 Z Z Отключение выводов двигателя (свободное вращение ротора)
0 1 VCC GND Вращение в прямом направлении на максимальной скорости
1 0 GND VCC

Вращение в обратном направлении на максимальной скорости

1 1 GND GND Торможение двигателя (стопор ротора)

Для второго двигателя, вместо выводов IN1, IN2, OUT1, OUT2, используются выводы IN3, IN4, OUT3, OUT4 соответственно.


Модуль поддерживает управление с использованием широтно-импульсной модуляции. В этом случае, для ускоренного затухания в обмотках электродвигателя возбуждаемого эффектом противо-ЭДС тока, имеется возможность использовать метод быстрого или медленного торможения. Это достигается применением различных комбинаций управляющих сигналов и ШИМ на входах IN1-IN4.


IN1 (IN3) IN2 (IN4) Функция
PWM 0 Вращение в прямом направлении, быстрое торможение
1 PWM Вращение в прямом направлении, медленное торможение
0 PWM Вращение в обратном направлении, быстрое торможение
PWM 1 Вращение в обратном направлении, медленное торможение
Технические характеристики:
Напряжение питания, В 2,7 ... 10,8
Ток нагрузки долговременный на канал, мА 500
Ток нагрузки пиковый на канал, А 2
Габаритные размеры, мм 19 × 16 × 3
Масса, г 2,1
