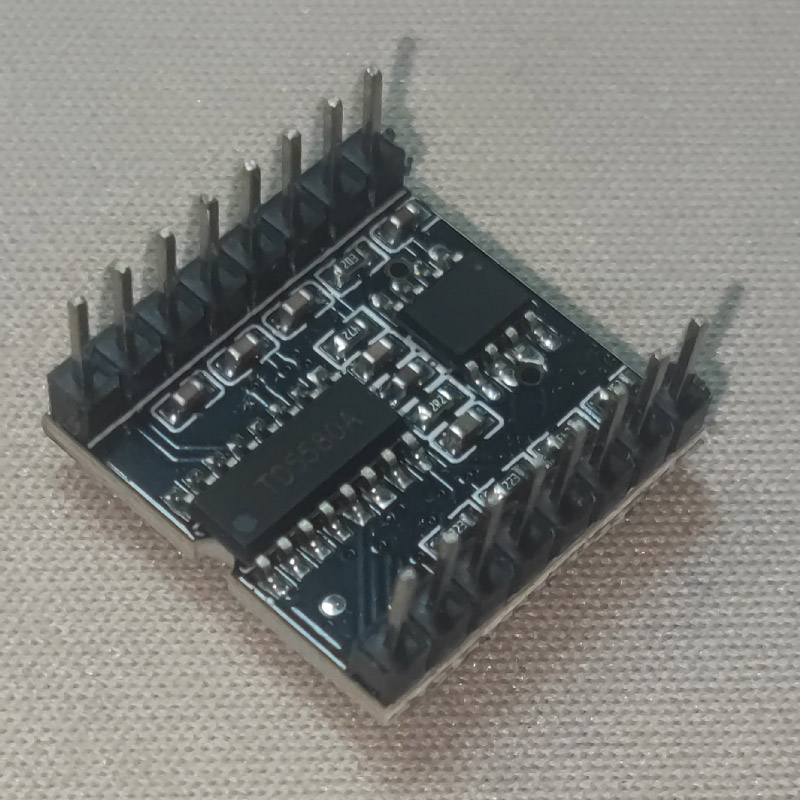

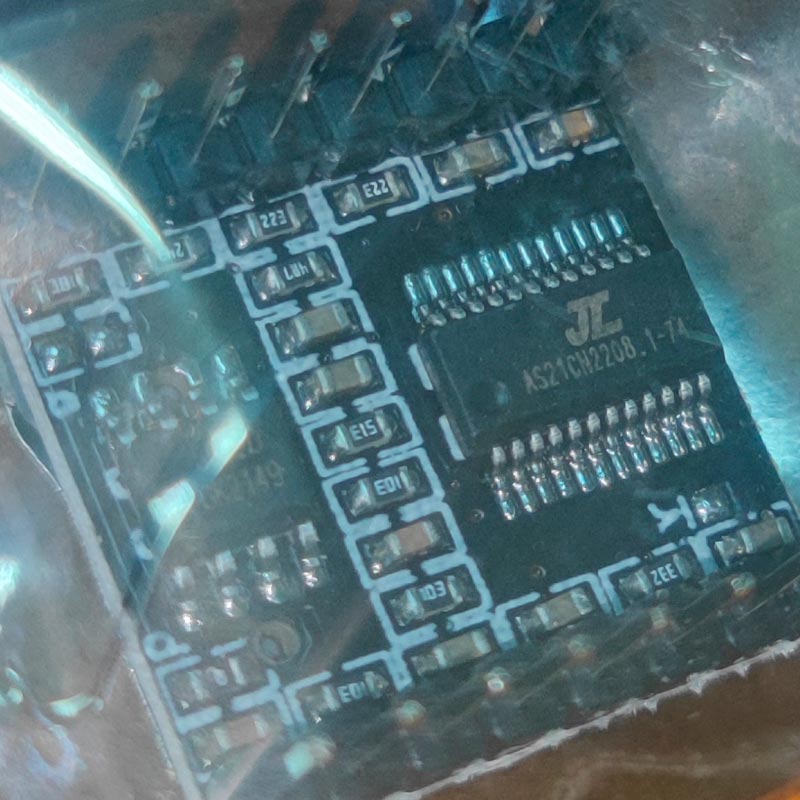

Модуль DFplayer mini MP3-плеер (AS21CN2208.1-74) (TD5580A)
Код товара: 87100
В наличии 42 шт.
1+
124,70 ₽
10+
113,40 ₽
25+
108,00 ₽
Количество:
Код товара: 87100
В наличии 42 шт.
1+
124,70 ₽
10+
113,40 ₽
25+
108,00 ₽
Количество:
Модуль DFPlayer MINI - это миниатюрный MP3 проигрыватель со встроенным усилителем мощности и возможностью подключения динамика до 3 Вт. Проигрыватель может использоваться как отдельный модуль, так и в комбинации с Arduino или другими контроллерами. DFPlayer поддерживает распространенные аудио форматы MP3, WAV и WMA и работает с TF-картами отформатированными в FAT16 и FAT32.
Для того чтобы начать пользоваться модулем, достаточно записать набор фраз на microSD-карту, вставить карту в модуль и в нужный момент вызвать функцию «PLAY» с номером нужной композиции. В любой момент имеется возможность приостановить воспроизведение, а затем возобновить с того же места.
Файлы и папки на карте для управления по UART должны хранится в определенном формате. Имя файла должно начинаться с четырёх цифр. Например: 0001.mp3 или 0001track.mp3. Имена папок должны состоять из двух цифр от 00 до 99.
| VCC: | напряжение питания |
| GND: | общий провод, земля |
| RX: | линия приёма UART |
| TX: | линия передачи UART |
| SPK_1: | положительный контакт динамика |
| SPK_2: | отрицательный контакт динамика |
| BUSY: | индикатор состояния, "0" - стоп, "1" - воспроизведение |
| DAC_R: | линейный выход или наушники правый канал |
| DAC_L: | линейный выход или наушники левый канал |
| IO1: | вход управления: короткое нажатие — «назад», длинное — уменьшить громкость |
| IO2: | вход управления: короткое нажатие — «вперёд», длинное — увеличить громкость |
| ADKEY_1: | порт 1 для подключения резистивной клавиатуры |
| ADKEY_2: | порт 2 для подключения резистивной клавиатуры |
| USB – : | отрицательный контакт данных интерфейса USB |
| USB + : | положительный контакт данных интерфейса USB |
Управлять воспроизведением файлов можно используя UART интерфейс или подключив кнопки. Подключение по UART производится с параметрами 9600 бод 8-N-1. UART интерфейс работает с напряжением 3,3 вольта, поэтому, при подключении к пятивольтовому интерфейсу, нужно добавить последовательно резисторы по 1К. Протокол несложен, а для подключения к Ардуино имеется библиотека DFRobotDFPlayerMini.
Для подключения клавиатуры имеется два порта IO_1 и IO_2, на которые подключаются кнопки следующего и предыдущего трека, а также два порта ADKEY_1 и ADKEY_2, с помощью которых можно подключить до 20 кнопок. При этом, последовательно с каждой кнопкой подключается резистор своего номинала.
Подключение к USB порту позволяет использовать модуль в качестве картридера.
| Напряжение питания, В | 3,3 ... 5 |
| Максимальный объём SD-карты, ГБ | 32 |
| Количество каталогов, макс. | 100 |
| Количество композиций в каталоге, макс. | 255 |
| Габаритные размеры, мм | 20 × 20 × 12 |
| Масса, г | 4 |
