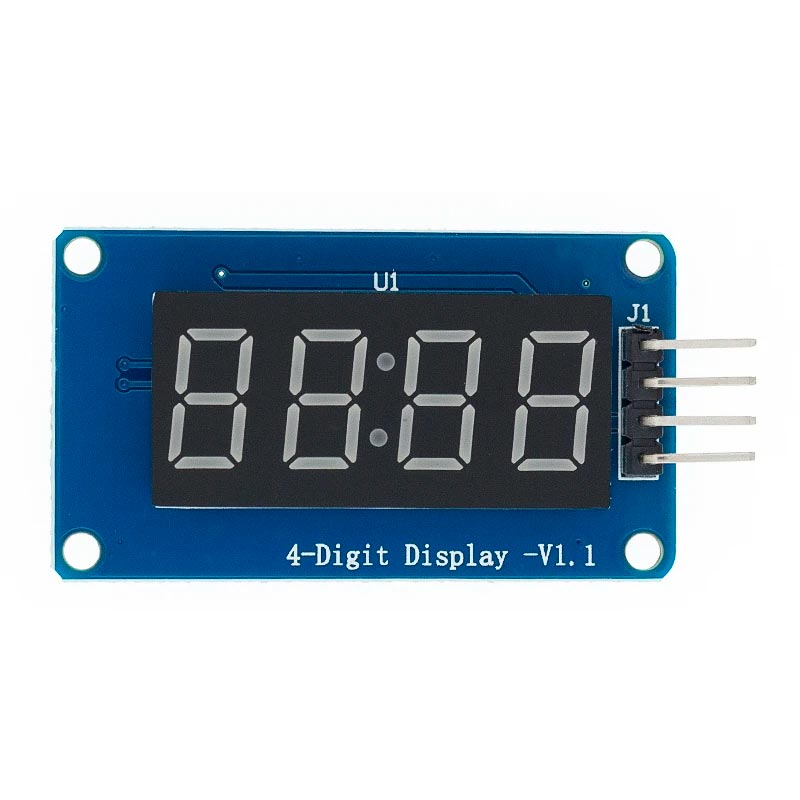

Модуль 4 разрядного семисегментного индикатора на TM1637 красный

Модуль 4-х разрядного семисегментного индикатора используется для вывода цифровой информации. Благодаря небольшим размерам модуля, его можно использовать при проектировании таких малогабаритных устройств как, настольные часы, термометр и т.д.



Модуль собран на драйвере TM1637. Микросхема TM1637 имеет 20 выводов и выполнена в корпусе SO20-300. Она специально разработана для управления семисегментными светодиодными дисплеями по последовательной шине. Протокол обмена схож с I²C, но всё же несколько отличается, так как не имеет slave-адреса.



Одной из особенностей этого модуля является наличие часового разделителя, в виде двоеточия, поэтому он часто применяется при проектировании часов на платформе Arduino. Обратите внимание, что у индикатора нет десятичных разделительных точек. Учитывайте эту особенность при выборе этого модуля для своих проектов.



Цвет свечения индикатора - красный, высота знака - 9мм.



Для подключения модуля используется всего 4 вывода, два из которых - питание. Таким образом, подключение 4-х разрядного дисплея потребует от микроконтроллера всего два цифровых порта.

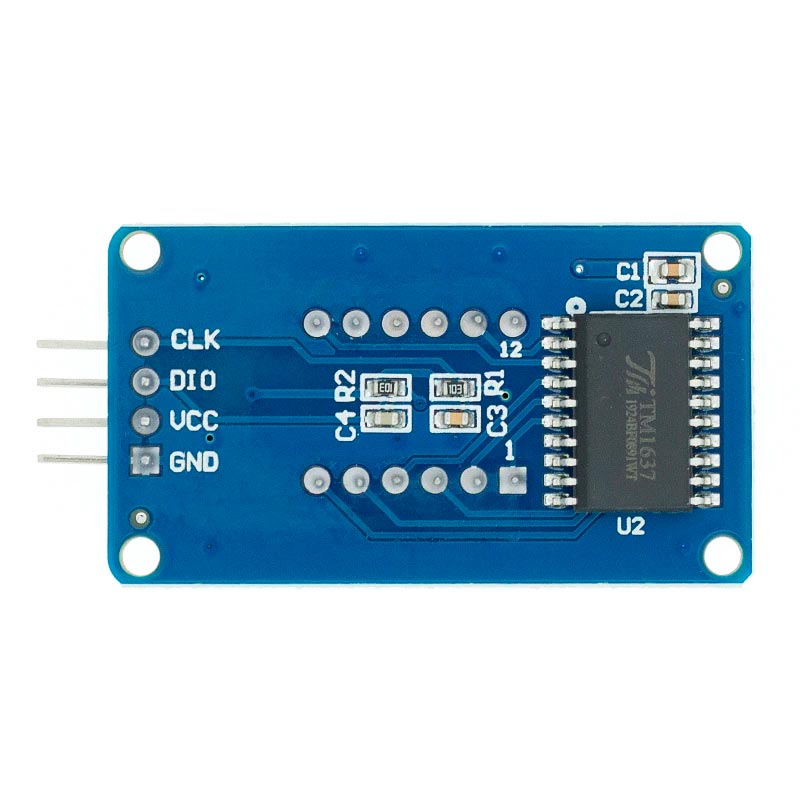

Подключение:

VCC:	положительный провод напряжения питания
GND:	общий провод (земля)
CLK:	линия тактирования
DIO:	линия данных

Для работы с модулем в среде разработки Arduino IDE необходимо установить библиотеку TM1637.

Технические характеристики:

Напряжение питания, В	5
Ток потребления, мА	80
Габаритные размеры, мм	50 x 31 x 15
Масса, г	8
