TDA7266 стерео аудио усилитель 2 x 7 Вт, 5-18V с регулятором громкости

Код товара: 63305

В наличии 47 шт.

1+

270,00 ₽

8+

257,60 ₽

20+

245,30 ₽

Количество:

Описание

Модуль TDA7266 представляет собой стерео-аудио двухканальный усилитель, который необходим для усиления звукового сигнала. Его можно использовать в домашней акустической системе, автомобиле и т.д.

Модуль собран на базе микросхемы TDA7266, которая является двухканальным усилителем мощности. Микросхема имеет 15 выводов и выполнена в корпусе Multiwatt 15. Суммарная выходная мощность модуля составляет 14 Вт. Модуль работает в режиме усиления AB.

На плате модуля установлен алюминиевый радиатор, на котором закреплена микросхема TDA7266. Для регулирования громкости звука предусмотрен сдвоенный переменный резистор сопротивлением 50 кОм.  На плате расположен светодиод синего свечения, который индицирует наличие напряжения питания.

Микросхема установлена на радиаторе шириной 46 мм и высотой 40 мм с высотой рёбер 7 мм. Таким образом, площадь поверхности радиатора составляет 104 см2. При эксплуатации на суммарной выходной мощности более 10 Вт рекомендуется заменить его на больший или обеспечить принудительную вентиляцию. Между радиатором и микросхемой нет термопасты. Крайне рекомендуется проложить между ними тонкий слой термопасты

Все соединения, кроме подключения входного сигнала, производятся с помощью винтовых клеммников. Входной сигнал подаётся через стандартное трёхконтактное гнездо под аудио штекер 3,5 мм.

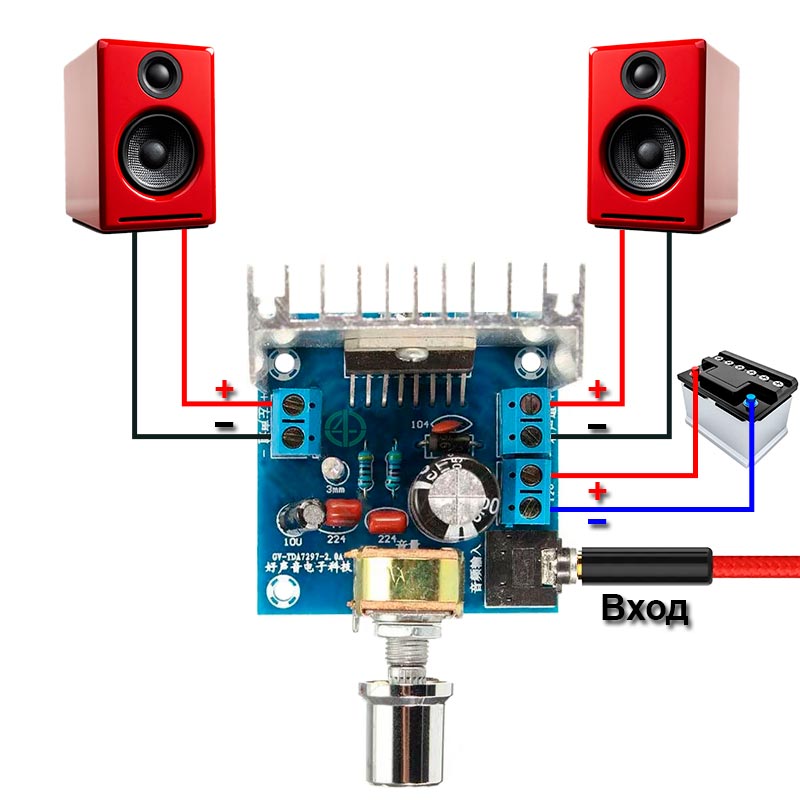

Плата модуля имеет 3 клеммника:

CN1: выход левого канала
CN2: выход правого канала
CN3: напряжение питания

Полярность подключения клемм отображена на плате модуля.

Питается усилитель от однополярного источника напряжением от 3 до 20 В (номинальное 12 В). На плате присутствует диод защиты от переполюсовки. При прямом токе в 1 А падение напряжения на нём составляет около 0.9 В, и греется он очень сильно. В результате получается двойной вредоносный эффект: и падает КПД, и увеличивается нагрев пространства вблизи главной микросхемы усилителя. После завершения настройки и монтажа модуля рекомендуется этот диод замкнуть накоротко.


Технические характеристики:
Режим работы усилителя AB
Максимальная выходная мощность, Вт (RMS) 2 x 7
Коэффициент нелинейных искажений < 0.2% (Pвых ≤ 1 Вт)
< 1% (Pвых = 1...2 Вт, f = 100Гц - 15кГц)
Напряжение питания, В 3 ... 18
Ток покоя, мА < 65
Сопротивление нагрузки, Ом 4 - 8
Диапазон рабочих температур, °C 0 ... 70
Габаритные размеры, мм 48 х 51 х 41
