Powerbank со светодиодным индикатором и двумя USB выходами 5V 2A / 5V 1A

Модуль представляет собой повышающий преобразователь напряжения постоянного тока, совмещенный со схемой заряда литий-ионного или литий-полимерного аккумулятора. На базе данного модуля можно собрать портативный PowerBANK со светодиодной индикацией уровня заряда. Также модуль можно использовать в качестве обычного зарядного устройства для литий-ионных или литий-полимерных аккумуляторов.

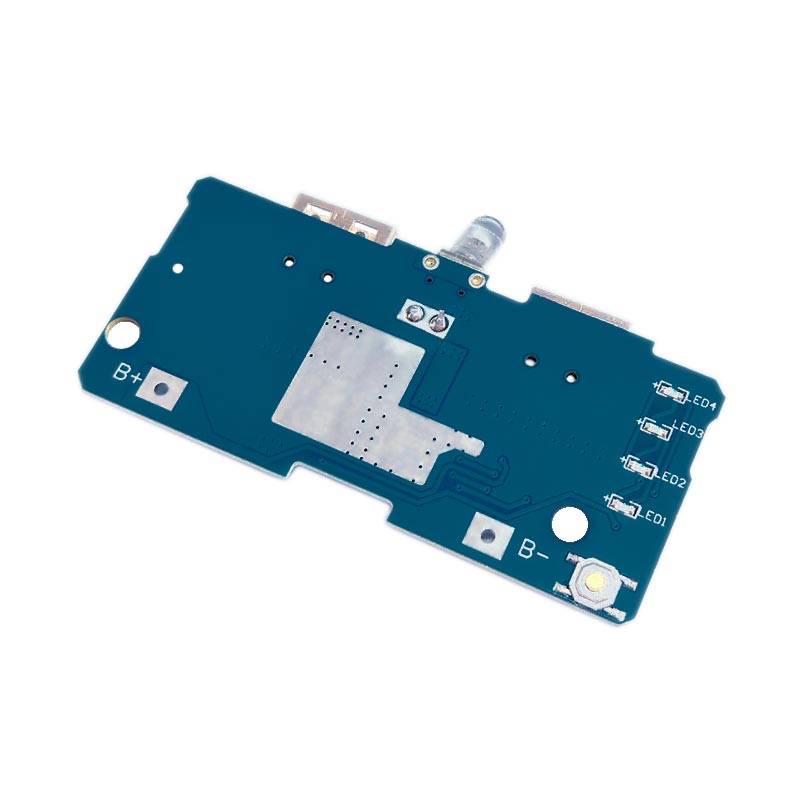

Конструктивно модуль собран на печатной плате из стеклотекстолита размерами 69 х 32 мм и имеет два крепёжных отверстия под винты М3. Его особенностью является наличие 2 выходных USB разъёмов. На обратной стороне платы модуля расположены 4 светодиода, сигнализирующие об уровне заряда аккумулятора. Также на плате имеется кнопка, которая управляет работой фонарика.



Внешний источник питания напряжением 5 В подключается через micro USB разъём. USB-A разъём J2 рассчитан на подключение нагрузки током до 2 А, а разъём J1 - до 1 А. Выходное напряжение модуля - 5 вольт. Подключается аккумулятор к модулю при помощи контактов B+ и B–.

Подключение:

B+:	положительная клемма аккумулятора
B-:	отрицательная клемма аккумулятора
USB (J2):	выходное напряжение 5 В (2 А)
USB (J3):	выходное напряжение 5 В (1 А)
MicroUSB:	входное напряжение 5 В (1 А)

Модуль имеет функции защиты аккумулятора от превышения заряда по напряжению, переразряда по напряжению и от короткого замыкания на выходе.

Технические характеристики:

Входное напряжение, В	5
Выходное напряжение, В	5
Выходной ток, А	1 / 2
Тип батарей	литий-ионные аккумуляторы
Размеры модуля, мм	69 х 32 х 8
Масса, г	13
