Датчик расхода воды YF-S201 450 импульсов / 1 л

Датчик расхода воды YF-S201 предназначен для измерения объёма потока жидкости. Он может быть использован в автоматической системе полива растений, на производстве или других сферах, где необходимо контролировать расход жидкости.

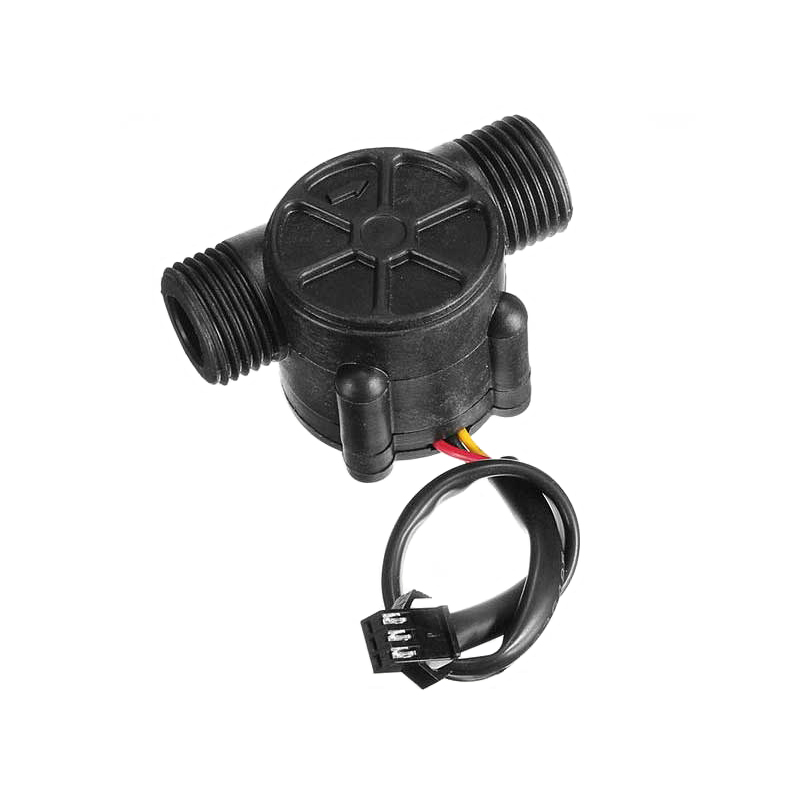

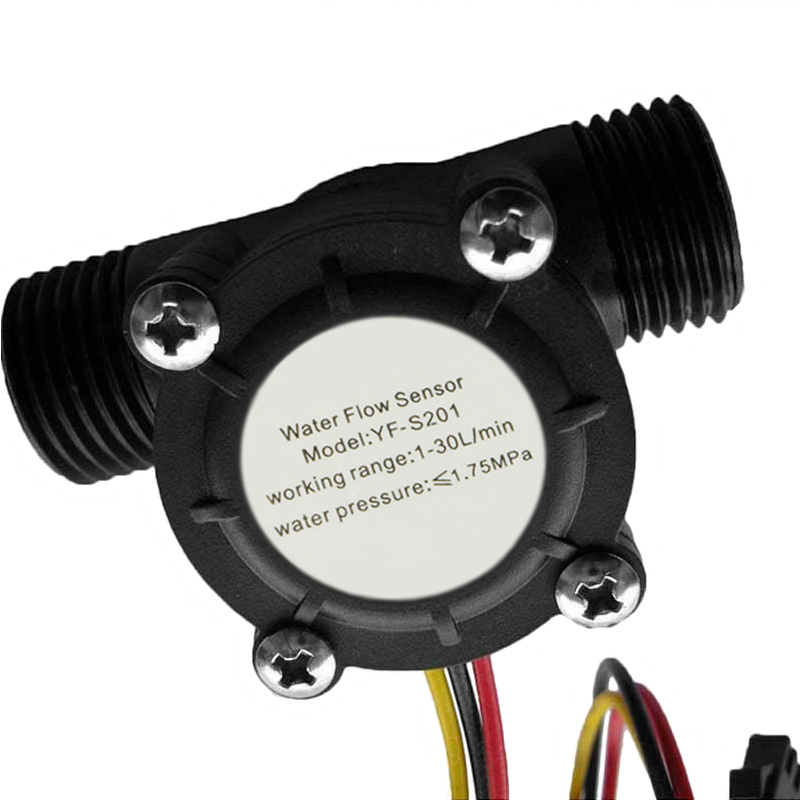

Датчик выполнен в пластмассовом корпусе, внутри которого находятся лопасти со встроенным магнитом и датчик Холла. Он выдаёт около 450 импульсов на литр. При прохождении воды через датчик, лопасти начинают вращаться и датчик Холла фиксирует каждое изменение полярности магнита. Таким образом, чем выше скорость потока воды, тем выше частота импульсов на выходе датчика. Количество выходных импульсов соответствуют объему проходящей воды. Максимальная пропускная способность составляет 30 литров в минуту, давление при этом не должно превышать 1,75 МПа.

Подключение датчика к шлангу или трубе производится при помощи гайки с резьбой 1/2 дюйма. При этом следует обратить внимание на стрелку, которая указывает направление потока воды.

К контроллеру подключение производится с помощью трёхвыводного разъёма.

Подключение:

VCC:	красный, напряжение питания
GND:	черный, общий провод, земля
OUT:	жёлтый, выходные  импульсы

Технические характеристики:

Напряжение питания, В	5 ... 18
Ток потребления, мА	15
Диапазон рабочих температур, °С	0 ... +80
Максимально допустимое давление воды, МПа	1,75
Габаритные размеры, мм	62 × 36 × 36
Масса, г	43
