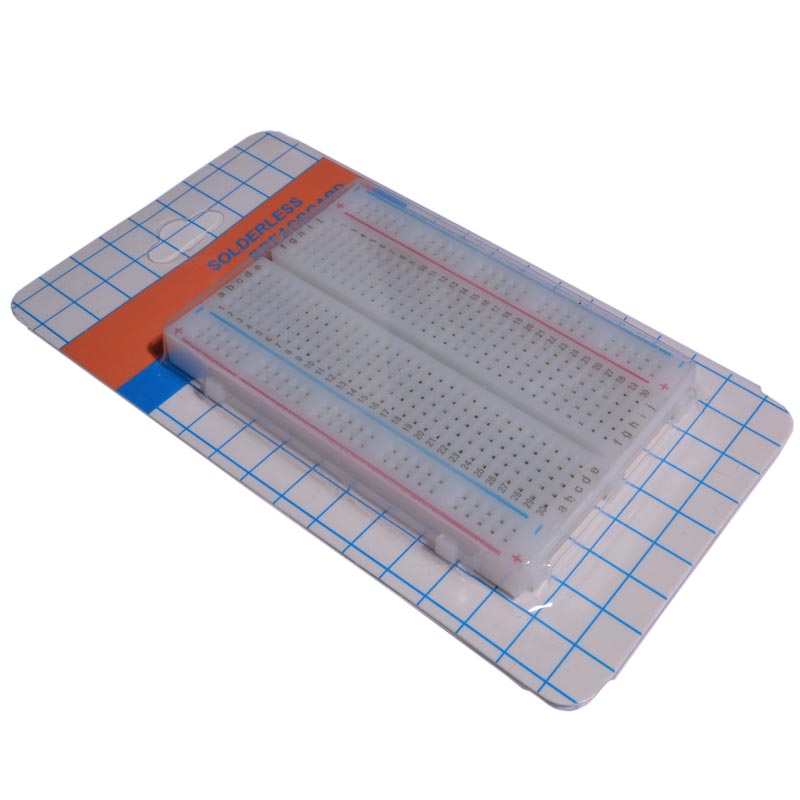

Беспаечная макетная плата MB-400 85x55мм, 400 отверстий

Код товара: 61001

В наличии 100 шт.

1+

74,00 ₽

20+

60,50 ₽

50+

55,00 ₽

Количество:

Описание

Беспаечная макетная плата MB-400 предназначена для макетирования, прототипирования и отладки схем не прибегая к помощи паяльника. Будет полезна при разработке для проверки схем и их узлов и подгонке номиналов.



Плата имеет 400 контактов, из которых 300 контактов, объединённых в группы по 5, находятся в центральном поле, а два боковых поля по 50 контактов используются в качестве шин питания. Диаметр выводов, обеспечивающий наилучшее качество соединения и удержание в гнезде находится в диапазоне 0,3 - 0,8 мм. Шаг контактов составляет 2,54 мм, что позволяет без труда устанавливать большинство выводных элементов.



Благодаря своим характеристикам эта плата отлично подходит для сборки простых схем. Тем не менее она вполне может пригодиться и в больших проектах. На торцах платы имеются соединители типа "ласточкин хвост", позволяющие объединять несколько плат в единое поле для решения сложных задач. На обратной стороне наклеен двухсторонний скотч, позволяющий приклеить макетное поле на общее основание, тем самым дополнительно укрепив конструкцию.

Технические характеристики:
Общее количество контактов 400
Контактов для монтажа 300
Контактов питания 100
Шаг контактов, мм 2,54
Габаритные размеры, мм 85 x 55 х 9
Масса, г 50
