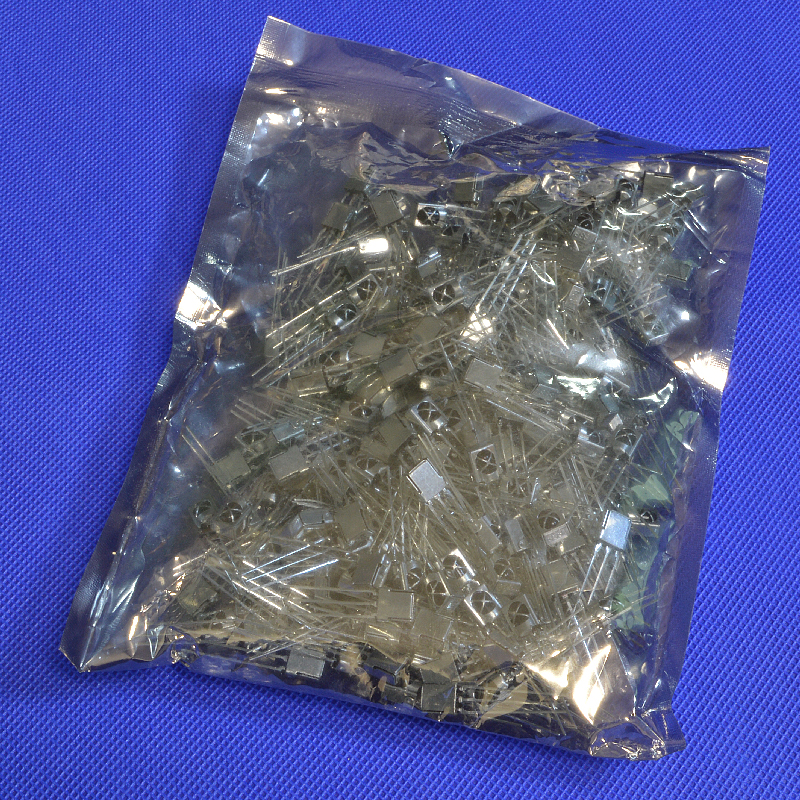

vs1838_pack

VS1838 Фотоприемник инфракрасный 38кГц экранированный

Код товара: 70002

В наличии 980 шт.

1+

9,90 ₽

10+

9,00 ₽

50+

8,14 ₽

Количество:

Описание

Фотоприемник инфракрасного излучения VS1838B предназначен для приема данных от пультов дистанционного управления. Он содержит фотодиод, усилитель с системой АРУ, компаратор, интегратор и фильтр 38 кГц. Наилучшим образом для него подойдут пульты в которых установлен резонатор 455 кГц.


Фотоприёмник VS1838B выполнен в трёхвыводном корпусе из черной полупрозрачной пластмассы, которая является фильтром для света видимого спектра. Корпус покрыт дополнительным металлическим экраном с сетчатым окном, защищающий чувствительный усилитель от электромагнитных помех. Приёмник содержит pin-фотодиод, предусилитель с системой автоматической регулировки усиления и фильтр, настроенный на частоту 38 кГц. Выход VS1838B может быть напрямую подключен к микроконтроллеру для дальнейшей обработки полученного сигнала.


Выход фотоприёмника обеспечивает активный уровень логического нуля током до 5 мА, что позволяет использовать его в качестве индикатора работоспособности ИК пультов, работающих в диапазоне частот 34 - 42 кГц, подключив светодиод с резистором непосредственно между выходным выводом и напряжением питания.



Подключение фотоприёмника VS1838B
Подключение фотоприёмника VS1838B

Технические характеристики:
Напряжение питания, В 2,7 ... 5,5
Ток потребления, мА 1,5
Угол приёма, градусов ± 35
Центральная частота фильтра, кГц 37,9
Ширина полосы фильтра, кГц 8
Диапазон рабочих температур, °С -30 ... +85
Габаритные размеры, мм 8 × 7 × 5
Масса, г

1


Чертёж и распиновка фотоприёмника VS1838B
Чертёж и распиновка фотоприёмника VS1838B






pdf_32.png Документация VS1838B
