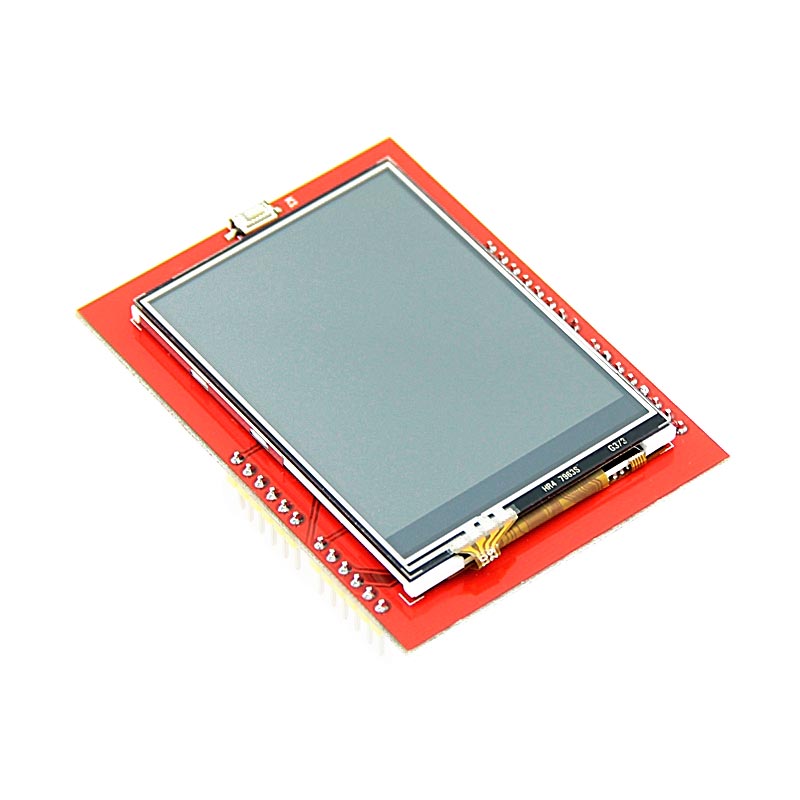

TFT LCD 2.4 дюйма цветной графический дисплей для ARDUINO

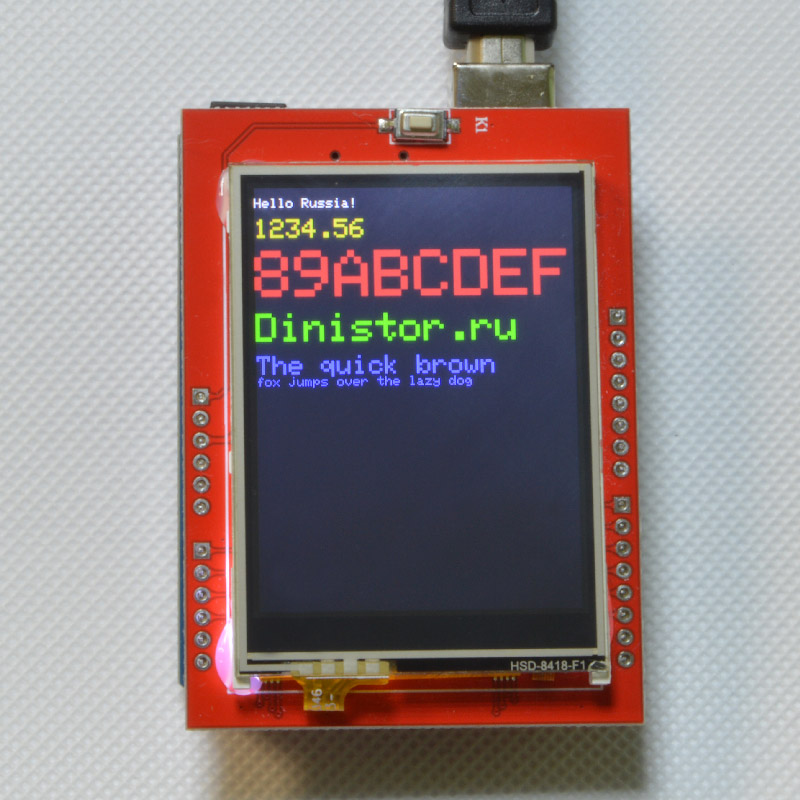

LCD TFT цветной графический дисплей предназначен для вывода текста, изображений, графиков и анимации на экране диагональю 2,4 дюйма с разрешением 320×240 точек. Дисплей оснащен резистивным сенсорным датчиком - touchscreen. На обратной стороне платы, есть слот для microSD карты для хранения графических данных. В отличие от символьных экранов, графический дисплей имеет больше возможностей в визуальной реализации.

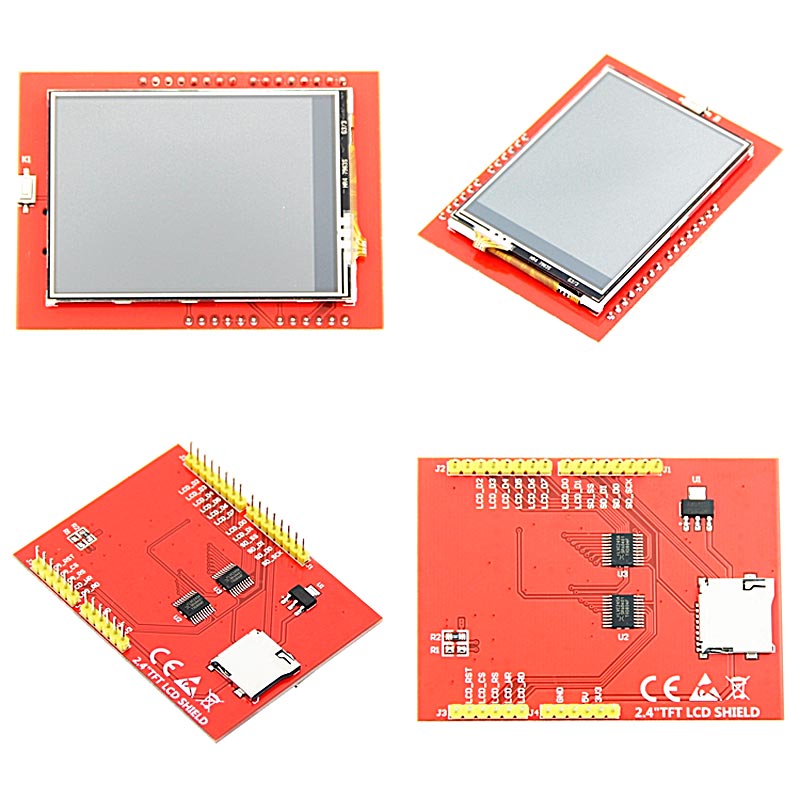

Модуль собран с использованием TFT матрицы с интегрированным контроллером ILI9341, двух буферных усилителей 74HC245 и картоприёмника для microSD карты. ILI9341 представляет собой контроллер, который отвечает за работу графического дисплея.



Диагональ полноцветного дисплея составляет 2,4 дюйма, разрешение дисплея 320×240 точек. Модуль имеет сенсорный экран резистивного типа (touchscreen), который реагирует как на стилус, так и на палец.



Модуль занимает у контроллера 13 портов для дисплея, 9 цифровых и 4 аналоговых выводов. Еще 4 используются для карты памяти microSD. Если слот для карты памяти не используется, то свободными остаются 4 вывода: SD_SS, SD_DI, SD_D0 и SD_SCK.

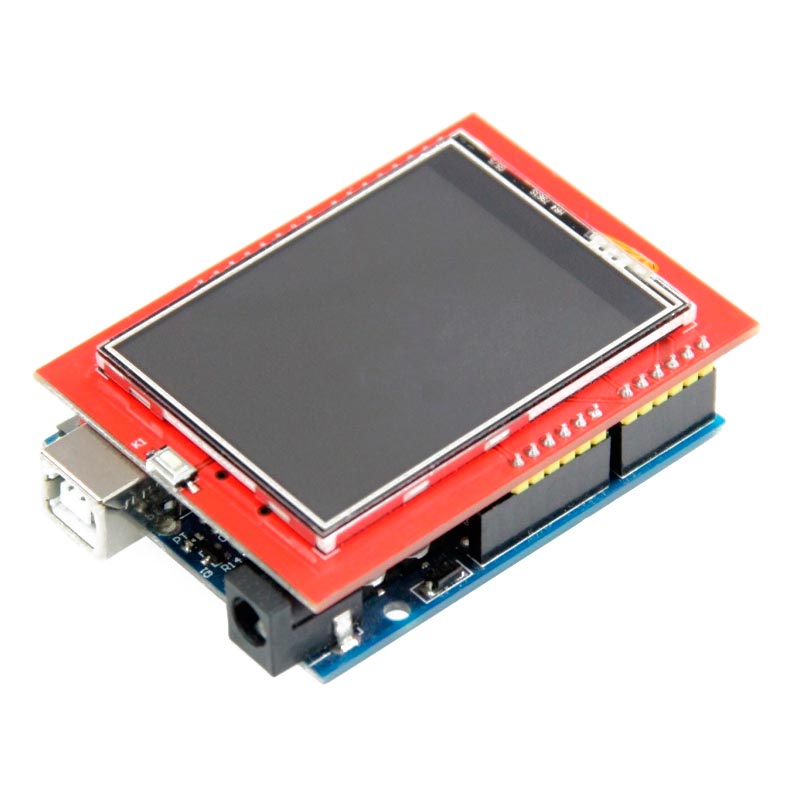

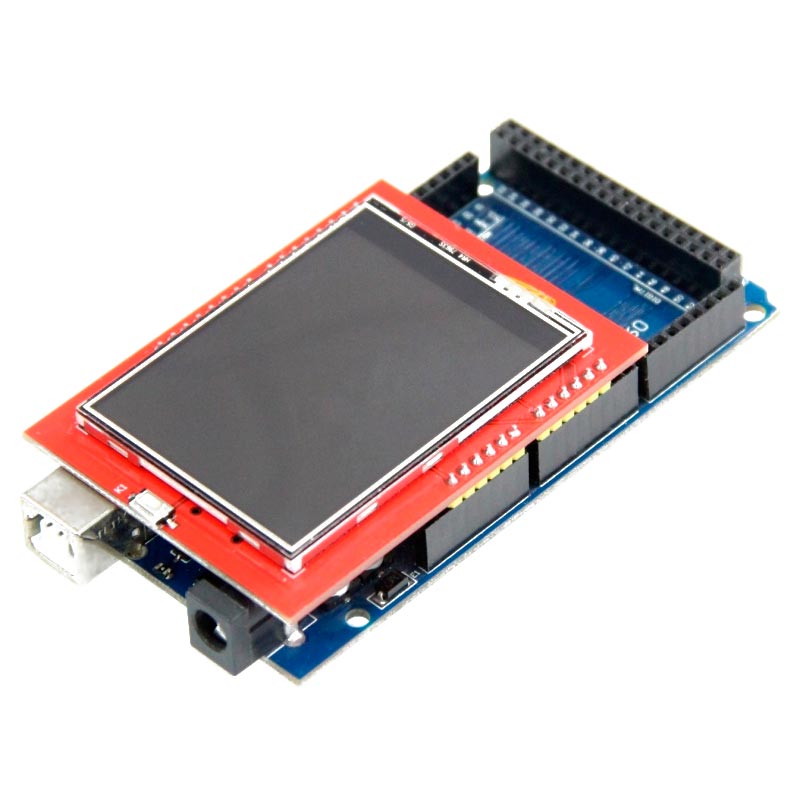

Дисплей выполнен в форм-факторе шилда, благодаря чему, подключение сводится в простой установке его в разъём контроллера ARDUINO UNO или MEGA 2560.

Технические характеристики:

Напряжение питания, В	5
Ток потребления, мА	1,2
Диапазон рабочих температур, °С	-10 ... +60
Габаритные размеры, мм	71 × 52 × 7



---



	Библиотека Adafruit_TFTLCD_Library для работы с LCD TFT SHIELD
	Демонстрационный код для работы с TFT LCD SHIELD



---





---



Модифицированные библиотеки Adafruit и пример с русифицированными шрифтами для TFT LCD SHIELD



---
