SD SPI модуль считывания карт

Модуль считывания карт предназначен для реализации связи контроллеров Arduino с SD картами с использованием протокола SPI. Он будет незаменим в проектах устройств сбора и накопления данных температуры, влажности, а также для работы с большими объёмами данных для музыки, видео и фотографий.

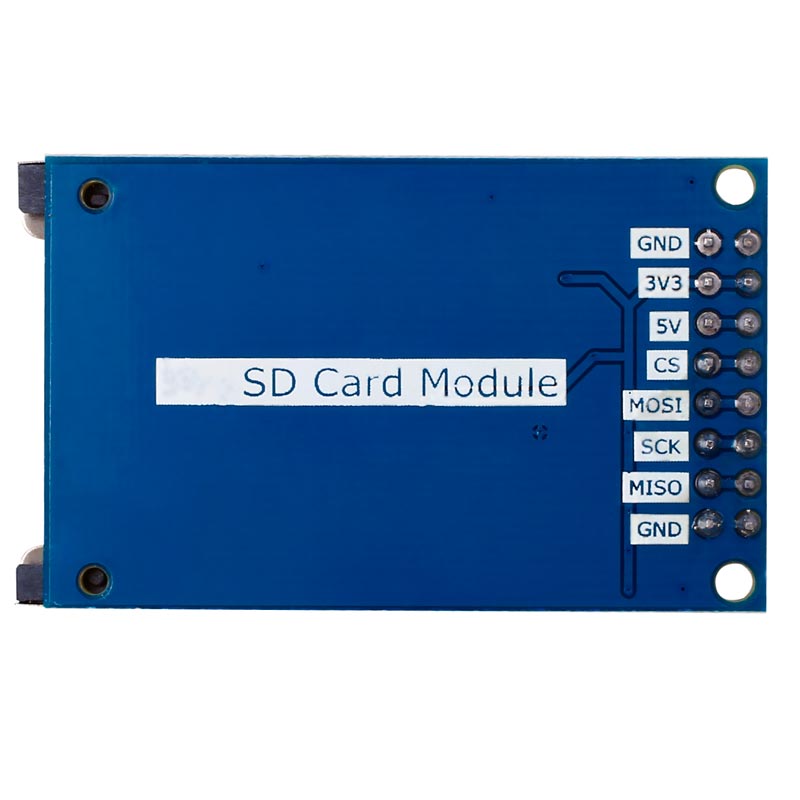

Подключение модуля к Arduino осуществляется при помощи 6 штыревых контактов. Питание подается на контакты GND и 5V или 3V3. На плате установлен стабилизатор на 3,3 вольта, поэтому можно подключить питание от контроллера на 5 вольт. Сигнальные линии выведены напрямую с карты без использования преобразователей уровня. Все сигналы имеют подтяжки на 3,3 вольта.

Подключение:

GND:	общий
3V3:	вход питания от источника 3,3 вольта
5V:	вход питания от источника 5 вольт
CS:	линия выбора устройства
MOSI:	линия выхода данных
SCK:	линия тактирования
MISO:	линия входа данных

Для работы с модулем не требуется установка дополнительных библиотек для Arduino IDE. Библиотека для работы с модулем входит в стандартные библиотеки Arduino IDE. Для подключения библиотеки в скетче используйте инструкцию include:



#include <SPI.h>
#include <SD.h>

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Габаритные размеры, мм	46 х 30 х 11
Масса, г	10
