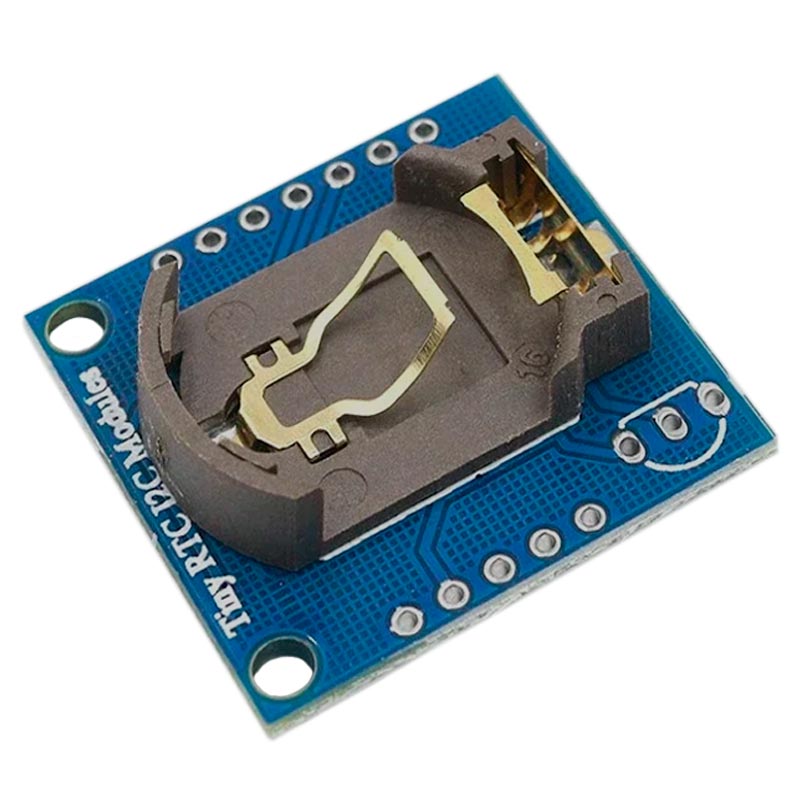

DS1307 RTC Модуль часов реального времени

Модуль DS1307 предназначен для отсчета реального времени в секундах, минутах, часах и календаря в числах, месяцах, днях недели и годах, с учетом високосных, до 2100 года. Он может использоваться в системах автоматического полива, управления освещением, цифровых часах и многих других проектах, требующих информации о текущем времени.

Модуль собран на микросхеме DS1307, разработанной компанией DALLAS Semiconductor. Часы-календарь отсчитывают секунды, минуты, часы, день недели, дату, месяц и год. Часы реального времени могут работать как в 24, так и в 12-ти часовом формате с индикацией текущей части суток AM или PM. Кроме служебных регистров, обеспечивающих работу, на кристалле имеются ещё 56 байт памяти, которые можно использовать по своему усмотрению для хранения настроек или какой-либо служебной информации. Благодаря крайне низкому энергопотреблению информация может храниться годами, даже при отсутствии внешнего источника питания. Обмен данными с микроконтроллером ведётся при помощи последовательного I²C интерфейса.

Модуль имеет выход прямоугольного сигнала с программируемой частотой, которая может принимать одно из четырёх значений: 1, 4096, 8192 или 32768 Гц. Импульсы на этом выходе присутствуют как при основном питании, так и при питании от батареи.

Кроме DS1307 на плате размещена микросхема EEPROM AT24C32. Она представляет собой энергонезависимую память на 32 кбит в корпусе SOIC8, работающая по шине I²C. Адрес 24С32 установлен как 0x50 и изменить его нельзя, поскольку все адресные линии запаяны на землю.

В дополнение, на плате предусмотрены контактные площадки для установки датчика температуры DS18B20. Его выход данных выведен на контактную площадку DS и через резистор номиналом 3,3 кОм подтянут к линии напряжения питания.



---

Подключение:

SQ:	выход частоты
DS:	выход данных 18B20
SCL:	линия тактирования интерфейса I2C
SDA:	линия данных интерфейса I2C
VCC:	напряжение питания
GND:	общий
BAT:	внешняя резервная батарея

---

Технические характеристики:

Напряжение питания, В	4,5 ... 5,5
Ток потребления, мА	1,5
Габаритные размеры, мм	28 × 27 × 8,4
Масса, г	7,4
