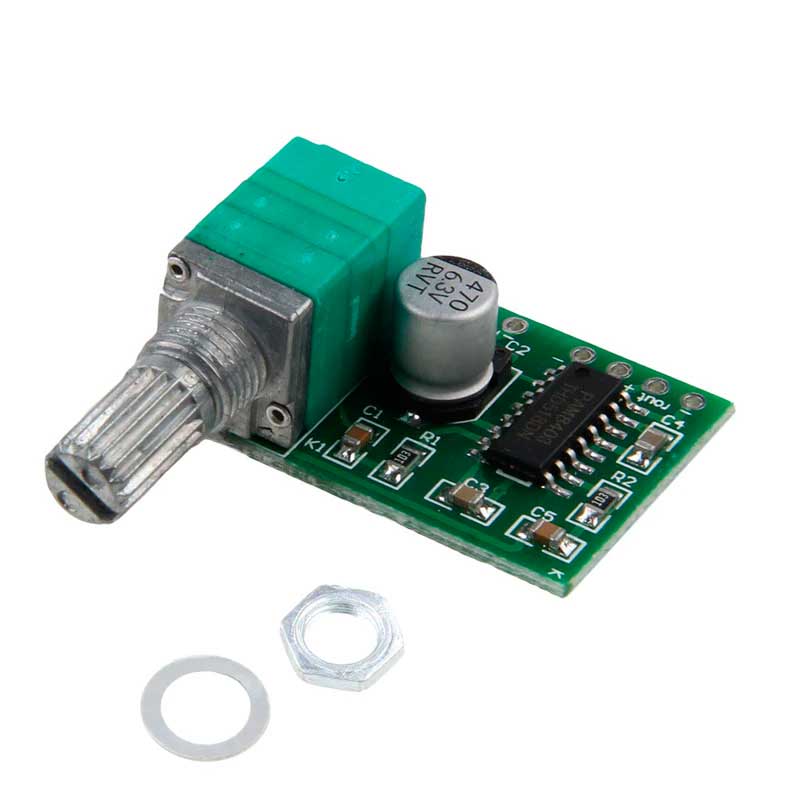

PAM8403 с регулятором громкости миниатюрный низковольтный аудио усилитель D-класса 2x3 Ватт 2,5-5 Вольт

Низковольтный аудио усилитель D класса предназначен для усиления сигналов звуковой частоты. Модуль можно применять в портативной аудиосистеме, ноутбуках, автомобильных малогабаритных колонках и т.д. Также он хорошо подойдет для замены вышедших из строя аналоговых усилителей в портативных аудиоустройствах.

Усилитель собран на базе микросхемы PAM8403 компании Power Analog Microelectronics и является усилителем класса D, благодаря чему имеет небольшое тепловыделение и малые размеры. Выходная мощность может достигать 3 Вт на канал. Усилитель имеет низкий уровень шума и высокую экономичность, которая позволяет применять его в малогабаритных устройствах с батарейным питанием. На плате установлен переменный резистор с помощью которого можно регулировать уровень громкости.

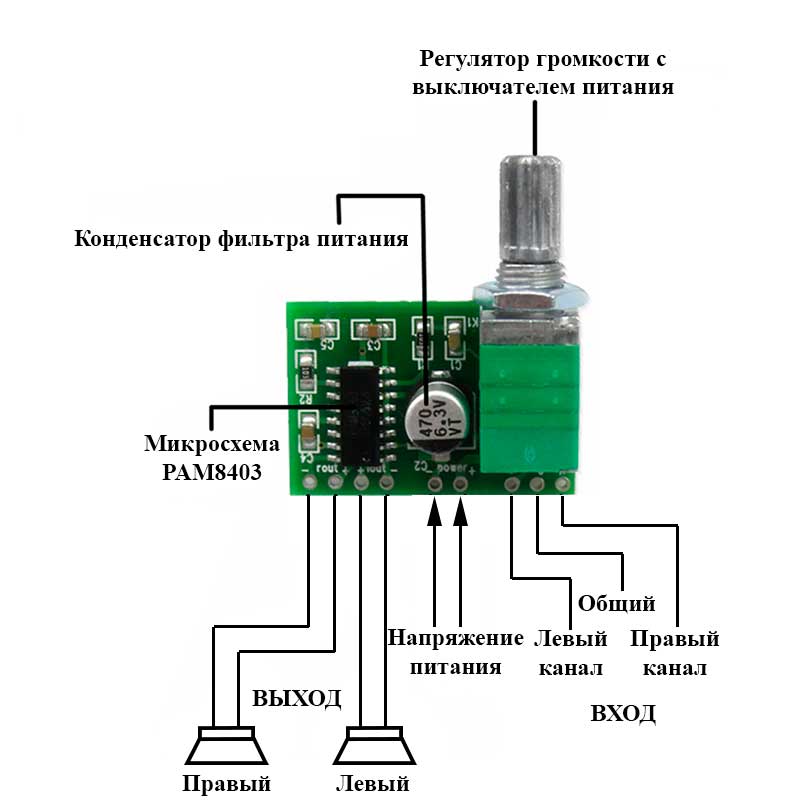

Подключение:

L:	вход левого канала
G:	общий провод, земля
R:	вход правого канала
POWER:	питание усилителя напряжение 2,5 - 5 В
ROUT:	выход для подключения динамиков правого канала
LOUT:	выход для подключения динамиков левого канала

Питается усилитель от однополярного источника постоянного тока напряжением в диапазоне от 2,5 до 5,5 В. Потребление тока в режиме покоя не превышает 16 мА при напряжении 5 вольт. Усилитель не имеет защиты от переполюсовки. Полярность подключения каналов и источника питания отображена на плате усилителя. Обратите внимание, что выходы данного усилителя мостовые и используются только парно и соединять их друг с другом нельзя.



---

Технические характеристики:

Напряжение питания, В		2,5 ... 5
Максимальная выходная мощность, Вт	@Rн = 4 Ом, Uп = 5,0 В	3,2
Максимальная выходная мощность, Вт	@Rн = 4 Ом, Uп = 3,6 В	1,6
Максимальная выходная мощность, Вт	@Rн = 4 Ом, Uп = 3,0 В	1,3
Коэффициент нелинейных искажений,%	Uп = 5 В, Pвых = 1 Вт, Rн = 4 Ом	0,15
Коэффициент усиления, Дб		24
Частота преобразования усилителя, кГц		260
КПД, %		90
Габаритные размеры, мм		30  х 20 х 15
Масса, г		10
