Понижающий преобразователь XL4016 300W 8А с регулировкой тока и напряжения

Импульсный преобразователь 300W предназначен для понижения и стабилизации входного напряжения постоянного тока. С помощь этого модуля можно регулировать не только входное напряжение, но и силу тока. Изменение выходных параметров понижающего преобразователя осуществляется с помощью многооборотных подстроечных резисторов. Размеры преобразователя достаточно малы, поэтому его можно использовать в малогабаритных устройствах. Применять данный конвертер напряжения можно как драйвер мощных светодиодов, зарядное устройство аккумуляторов с большой емкостью и т.д. Заменив подстроечные резисторы на переменные, и добавив вольтметр с амперметром получится качественный и при этом недорогой лабораторный блок питания.

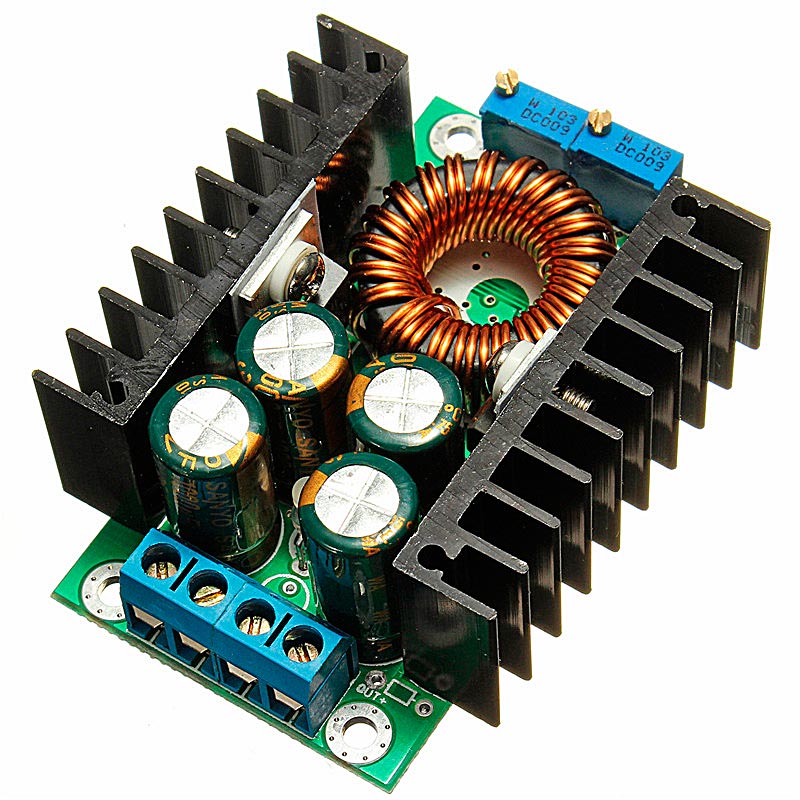

Схема спроектирована на базе микросхемы XL4016, диодной сборки MBR20100CT, операционного усилителя LM358 и прочих вспомогательных компонентов. ШИМ-контроллер и диодная сборка установлены каждый на свой радиатор. В целях безопасности элементы прикручены через изолирующую втулку и теплопроводную прокладку. Максимальная сила выходного тока составляет 8 А. При снижении силы тока на 1/10 от входного значения, загорается светодиод, который подключен к шинам входного и выходного напряжения. Потенциометр, который регулирует значения напряжения расположен справа (V-ADJ), а переменный резистор выходного тока слева (I-ADJ). Рабочая частота модуля составляет 180 кГц.

Модуль имеет защиту от короткого замыкания и перегрева. КПД преобразователя достигает 95%.

Подключение:

IN+ :	положительный контакт входного напряжения 7 - 32 В
IN– :	отрицательный контакт входного напряжения 7 - 32 В
OUT+ :	положительный контакт выходного напряжения 0,8 ... 28 В
OUT– :	отрицательный контакт выходного напряжения 0,8 ... 28 В

Подается питание от внешнего источника постоянного тока. Диапазон входного напряжения преобразователя составляет от 7 до 30 В. Линейный стабилизатор платы рассчитан на напряжение до 30 В, поэтому диапазон выходного напряжения преобразователя составляет от 0,8 до 28 В.



---

Технические характеристики:

Входное напряжение, В	7 ... 30
Выходное напряжение, В	0,8 ... 28
Максимальный ток нагрузки, А	8
Частота переключения, КГц	180
Максимальная выходная мощность, Вт	300
КПД, %	95
Диапазон рабочих температур, °С	0 ... +85
Габаритные размеры, мм	65 × 47 × 24
Масса, г	55



---



Документация XL4016E1
