BMS контроллер для 2-х литиевых аккумуляторов 7.4V 8A

Код товара: 63254

В наличии 95 шт.

1+

69,00 ₽

10+

62,90 ₽

30+

57,20 ₽

Количество:

Описание

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.



К модулю контроллера заряда-разряда можно подключить одновременно два литий-ионных или литий-полимерных аккумулятора. Первоочередными задачами контроллера являются защита от короткого замыкания, переразряда и перезаряда аккумулятора. Особенностью модуля является отключение тока заряда аккумуляторов при достижении максимальной емкости хотя бы одного элемента. Максимальный рабочий ток контроллера составляет 8 А, пиковый - 16 А,  а ток покоя не превышает 30 мкА. Отключение заряда аккумулятора происходит при достижении на одном из элементов напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,7 - 3,0 В.

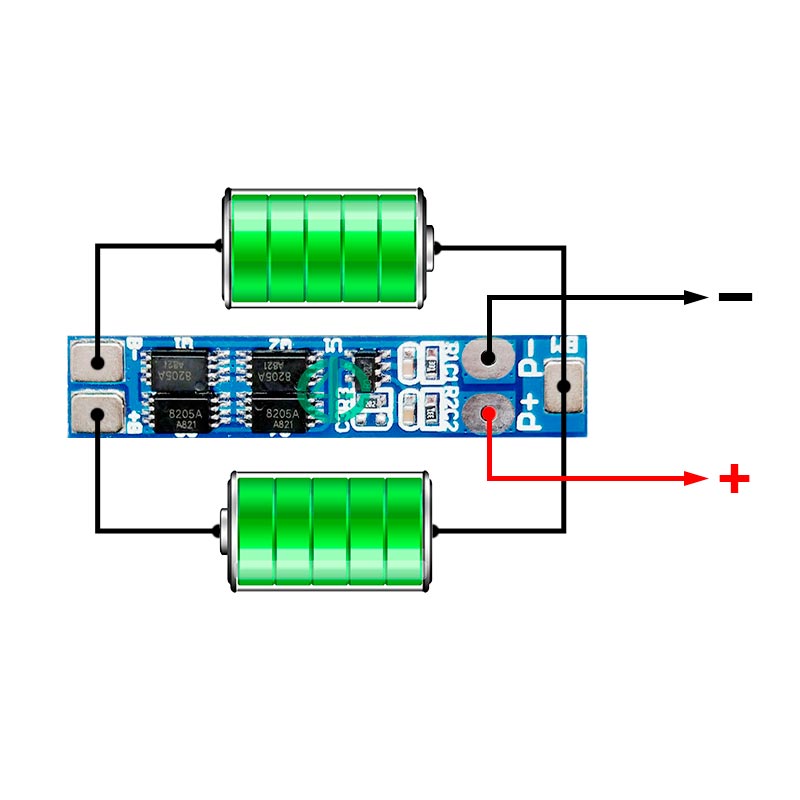

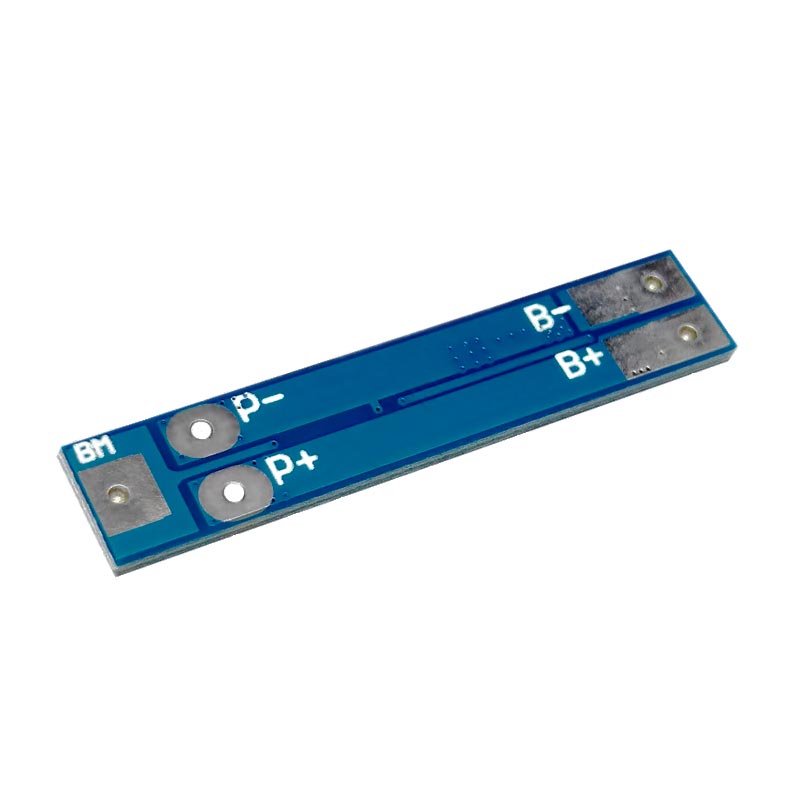

Подключение:
B+: положительный полюс аккумулятора
B–: отрицательный полюс аккумулятора
BM: средняя точка сборки аккумуляторов
P–: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.



Диапазон напряжения питания модуля составляет от 7,4 до 8,4 В. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики:
Максимальное напряжения заряда элемента, В 4,25 ... 4,35
Напряжение разряда элемента, В 2,7 ... 3,0
Напряжение питания, В 7,4 ... 8,4
Максимальный рабочий ток, А 8
Пиковый рабочий ток, А 16
Ток потребления, мА ≤ 30
Габаритные размеры, мм 41х 8 х 2,2
Масса, г 1
