BMS контроллер HX-3S-01 для 3-х литиевых аккумуляторов 11.1-12.6V 8A

Код товара: 63252

В наличии 45 шт.

1+

132,00 ₽

10+

119,80 ₽

30+

108,90 ₽

Количество:

Описание

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.


К модулю HX-3S-01 можно подключить одновременно три литий-ионных или литий-полимерных аккумулятора. Первоочередными задачами контроллера являются защита аккумулятора от короткого замыкания, переразряда и перезаряда. Особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной емкости хотя бы одного элемента. Максимальный рабочий ток данного BMS контроллера составляет 8 А, а ток покоя не превышает 10 мкА. Отключение заряда аккумулятора происходит при достижении на одном из элементов напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,3 - 3,0 В.

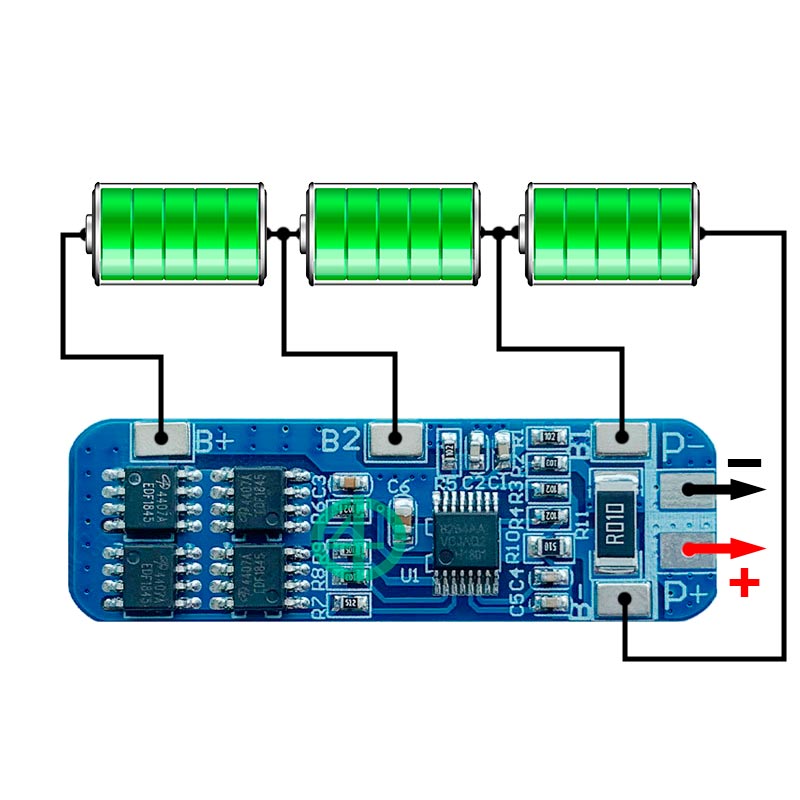

Подключение:
B+: положительный полюс аккумулятора
B–: отрицательный полюс аккумулятора
B1: средняя точка сборки 1 и 2 аккумуляторов
B2: средняя точка сборки 2 и 3 аккумуляторов
P–: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

При превышении максимально допустимого напряжения питания, контроллер активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.


Диапазон напряжения питания модуля составляет от 11,1 до 12,6 В. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики:
Максимальное напряжения заряда элемента, В 4,25 ... 4,35
Напряжение разряда элемента, В 2,3 ... 3,0
Напряжение питания, В 11,1 ... 12,6
Максимальный рабочий ток, А 8
Габаритные размеры, мм 50 х 16 х 3
Масса, г 3
