BMS контроллер HX-1S-02 для 1-го литиевого аккумулятора 3.7V 3A

Код товара: 63250

В наличии 185 шт.

1+

20,00 ₽

20+

18,20 ₽

50+

16,50 ₽

Количество:

Описание

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.



К модулю HX-1S-02 можно подключить один литий-ионный или литий-полимерный аккумулятор. Максимальный рабочий ток этого BMS контроллера составляет 3 А, а ток покоя достигает до 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,7 - 3,0 В.

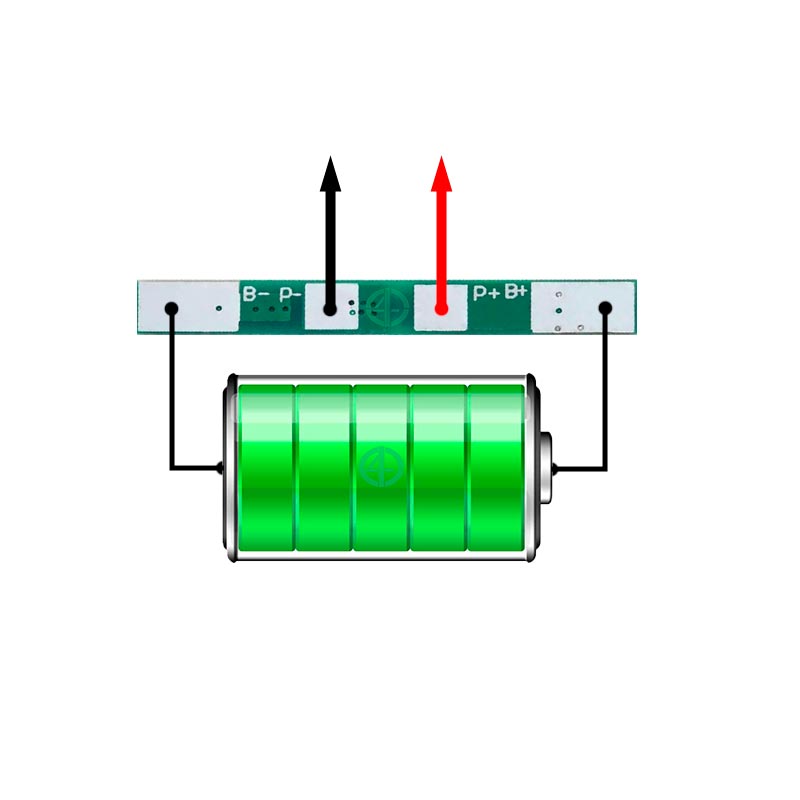

Подключение:
B+: положительный полюс аккумулятора
B–: отрицательный полюс аккумулятора
P–: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

При превышении максимально допустимого напряжения питания, контроллер активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.



Напряжение питания модуля составляет 4,2 В. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики:
Максимальное напряжения заряда аккумулятора, В 4,25 ... 4,35
Напряжение разряда аккумулятора, В 2,7 ... 3,0
Напряжение питания, В 4,2
Максимальный рабочий ток, А 3
Габаритные размеры, мм 30 х 3,5 х 2,2
Масса, г 0,4
