Преобразователь USB-UART FT232RL

Модуль USB-UART FT232RL представляет собой устройство для связи между интерфейсами USB и UART. Конвертер может применяться в качестве программатора-загрузчика для Arduino PRO MINI или других устройств на микроконтроллерах, не имеющих в своём составе USB интерфейса.

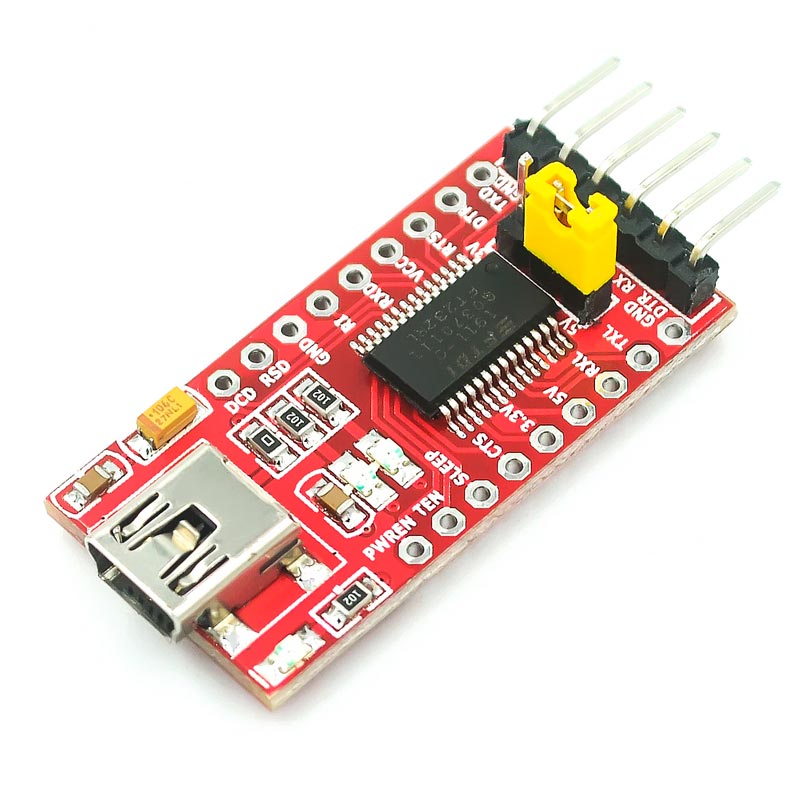

Плата преобразователя собрана на микросхеме FT232RL. Она имеет 28 выводов и выполнена в корпусе SSOP-28. При подключении на компьютере создается виртуальный COM-порт. Также микросхема поддерживает режимы передачи 7 и 8 бит данных и имеет встроенную EEPROM память объёмом 1024 байт.

Подключается преобразователь FT232RL к USB порту ПК с помощью кабеля USB тип А - mini-USB тип B (не входит в комплект), а к микроконтроллерному устройству с помощью проводов через штыревой разъём.

Назначение выводов интерфейса:


VCC:	выходное напряжение питания
GND:	«земля»
DTR:	сигнал о готовности внешнего устройства
RxD:	принимающая линия сигналов
TxD:	передающая линия сигналов
CTS:	сигнал о прекращения передачи

На плате конвертера USB-UART имеется 3 светодиода:

PWR:	сигнализирует о подаче питания
TX:	светится при передаче данных
RX:	светится при приёме данных

При подключении преобразователя к платформе Arduino или другим микроконтроллерным устройствам необходимо помнить, что RxD подключается к выводу контроллера TX, а вывод TxD преобразователя к RX микроконтроллера.

Для работы с данным конвертером необходимо скачать и установить драйвера. Если при подключении устройства к ПК драйвера не были установлены автоматически, необходимо скачать их по ссылке и установить вручную. Не рекомендуется устанавливать драйвер для преобразователя выше версии 2.10, так как это может привести к неработоспособности устройства.

Технические характеристики:

Напряжение питания, В	4,0 ... 5,25
Интерфейс 1	USB 2.0
Интерфейс 2	UART
Максимальный ток нагрузки 3,3 В, мА	50
Максимальный ток нагрузки 5 В, мА	500
Ток потребления, мА	15
Диапазон рабочих температур, °С	-40 ... +85
Габаритные размеры, мм	37 × 19 × 5
Масса, г	5,2
