Код товара: 86101
В наличии 87 шт.
1+
155,00 ₽
23+
138,60 ₽
76+
132,00 ₽
Количество:
Многофункциональный переходник USB-UART 3.3В TTL логики с кабелем длиной 80 сантиметров на основе микросхемы PL2303TA. Поддерживает все стандартные UART скорости обмена от 75 до 128 000 Кбит/с и работает с операционными системами: WinCE, Linux, MacOs и Windows (XP, Vista, 7, 8, 8.1, 10, 11). Поддерживает USB 1.1 и 2.0.
Незаменимая вещь для подключения Arduino Pro Mini, ESP8266 или других контроллеров с UART, чтобы передать данные на микроконтроллер, сменить прошивку или проверить отладочную информацию.
Микросхема USB - UART PL2303HX предназначена для создания COM-порта с сигналами TTL уровня. Применяется для удобного подключения микропроцессорных устройств к персональному компьютеру с помощью TTL логики.

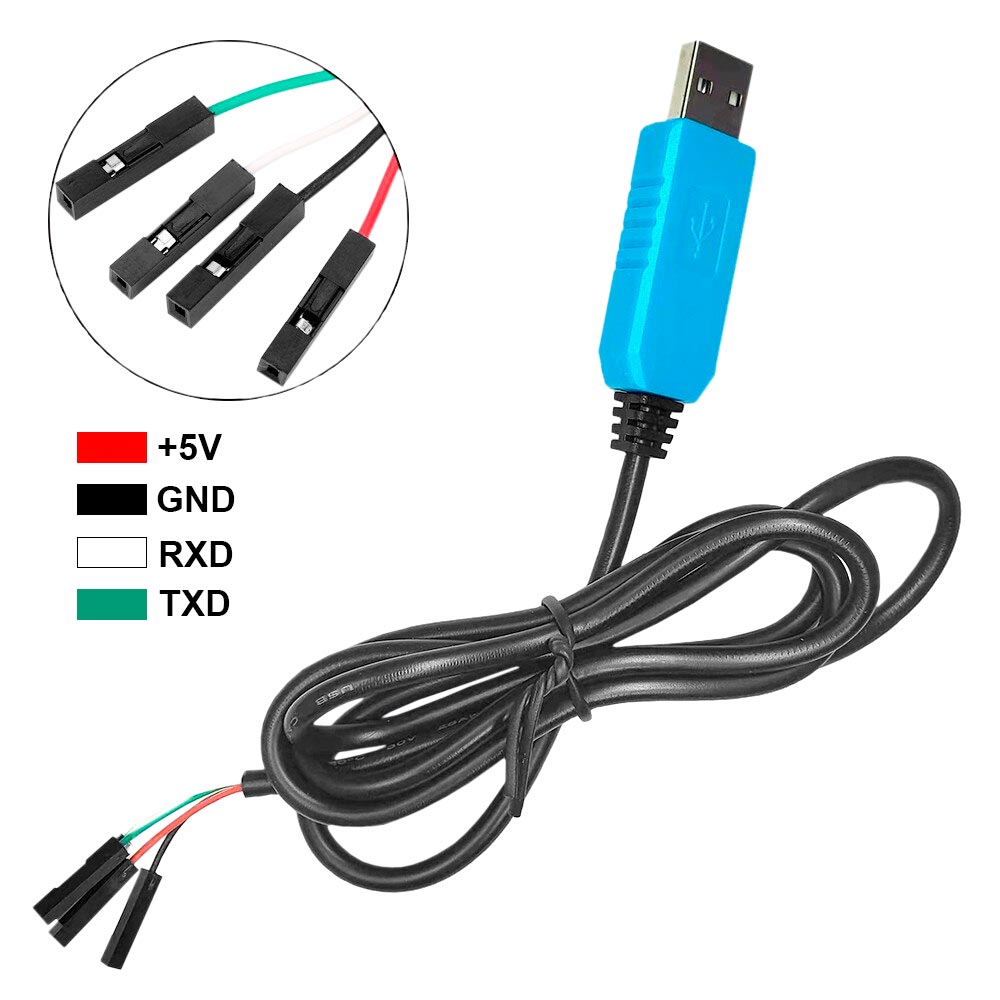

Подключается преобразователь к программируемому устройству с помощью 4 контактов (VCC, GND, RXD, TXD). Выводы VCC и GND необходимы для подключения питания напряжением 5 В к устройству, которые обозначаются красным (VCC) и черным (GND) проводами. Для передачи данных используется контакт TXD (зеленый провод), а вывод RXD (белый провод) служит для приема данных. При подключении преобразователя к платформе Arduino, необходимо обратить внимание на подключение выводов, которые предназначены для передачи и приема данных: контакт RXD конвертера подключается к TX Arduino, а вывод TXD к RX. Если подключаемое устройство имеет свое питание, разъём VCC можно не подключать.
На модуль через USB порт подаётся напряжение 5 В. При подключении питания к модулю, напряжение проходит напрямую к ножкам микроконтроллера, так как на плате отсутствуют стабилизаторы.
КРАСНЫЙ: | "+" VCC напряжение питания 5 вольт |
ЧЕРНЫЙ: | "-" GND земля, общий провод |
ЗЕЛЕНЫЙ: | "TXD" сигнал передачи данных |
БЕЛЫЙ: | "RXD" сигнал приёма данных |
Напряжение питания, В | 5* |
Интерфейс 1 | USB 2.0 |
Интерфейс 2 | UART |
Выходное напряжении, В | 5 |
Габаритные размеры, мм | 50 × 20 × 10 |
Масса, г | 26 |
* Провод напряжения питания, по умолчанию припаян к контакту 5 вольт на плате преобразователя. При необходимости работать с напряжением питания 3,3 вольта, можно открыть корпус и перепаять красный провод на контакт 3.3 вольта. Обратите внимание, что стабилизатор встроен в микросхему и может обеспечить ток нагрузки не более 150 мА. Делайте это только при 100% понимании результатов этой операции.
