Преобразователь USB - UART PL2303HX с проводом

Код товара: 86100

В наличии 100 шт.

1+

119,00 ₽

20+

113,20 ₽

50+

107,80 ₽

Количество:

Описание

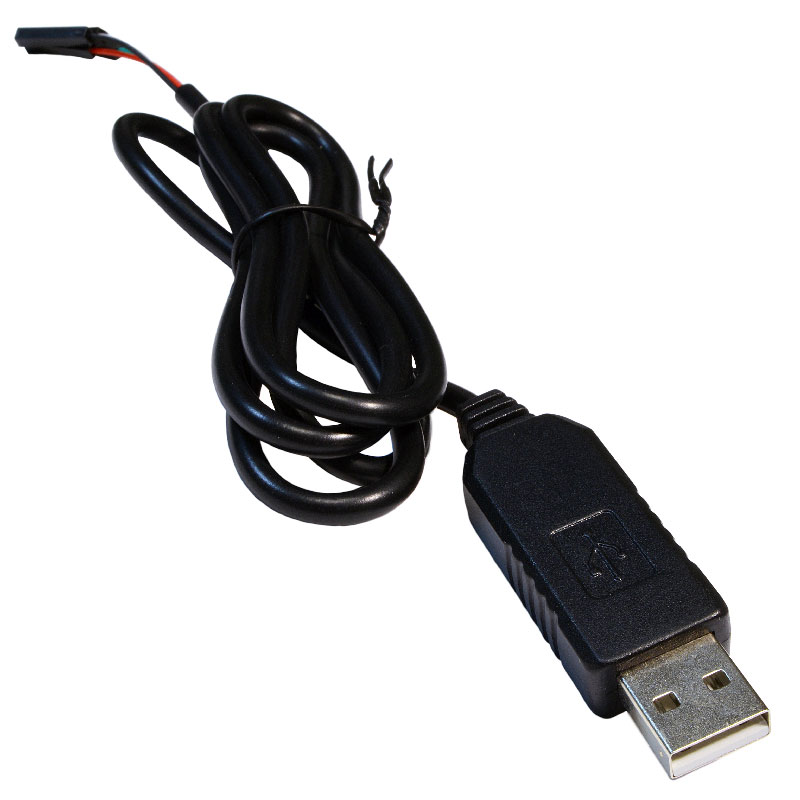

Многофункциональный переходник USB-UART 3.3В TTL логики с кабелем длиной 80 сантиметров на основе микросхемы PL2303HX. Поддерживает все стандартные UART скорости обмена.

Незаменимая вещь для подключения Arduino Pro Mini, ESP8266 или других контроллеров с UART, чтобы передать данные на микроконтроллер, сменить прошивку или проверить отладочную информацию. Драйвер поддерживает ОС Windows XP/Vista/7/8/10.


Микросхема USB - UART PL2303HX предназначена для создания COM-порта с сигналами TTL уровня. Применяется для удобного подключения микропроцессорных устройств к персональному компьютеру с помощью TTL логики.


Подключается преобразователь к программируемому устройству с помощью 4 контактов (VCC, GND, RXD, TXD). Выводы VCC и GND необходимы для подключения питания напряжением 5 В к устройству, которые обозначаются красным (VCC) и черным (GND) проводами. Для передачи данных используется контакт TXD (зеленый провод), а вывод RXD (белый провод) служит для приема данных. При подключении преобразователя к платформе Arduino, необходимо обратить внимание на подключение выводов, которые предназначены для передачи и приема данных: контакт RXD конвертера подключается к TX Arduino, а вывод TXD к RX. Если подключаемое устройство имеет свое питание, разъём VCC можно не подключать.


На модуль через USB порт подаётся напряжение 5 В. При подключении питания к модулю, напряжение проходит напрямую к ножкам микроконтроллера, так как на плате отсутствуют стабилизаторы.




Подключение:
КРАСНЫЙ: "+" VCC напряжение питания 5 вольт
ЧЕРНЫЙ: "-" GND земля, общий провод
ЗЕЛЕНЫЙ: "TXD" сигнал передачи данных
БЕЛЫЙ: "RXD" сигнал приёма данных

Технические характеристики:
Напряжение питания, В 5*
Интерфейс 1 USB 2.0
Интерфейс 2 UART
Выходное напряжении, В 5
Габаритные размеры, мм 50 х 20 х 10
Масса, г 26

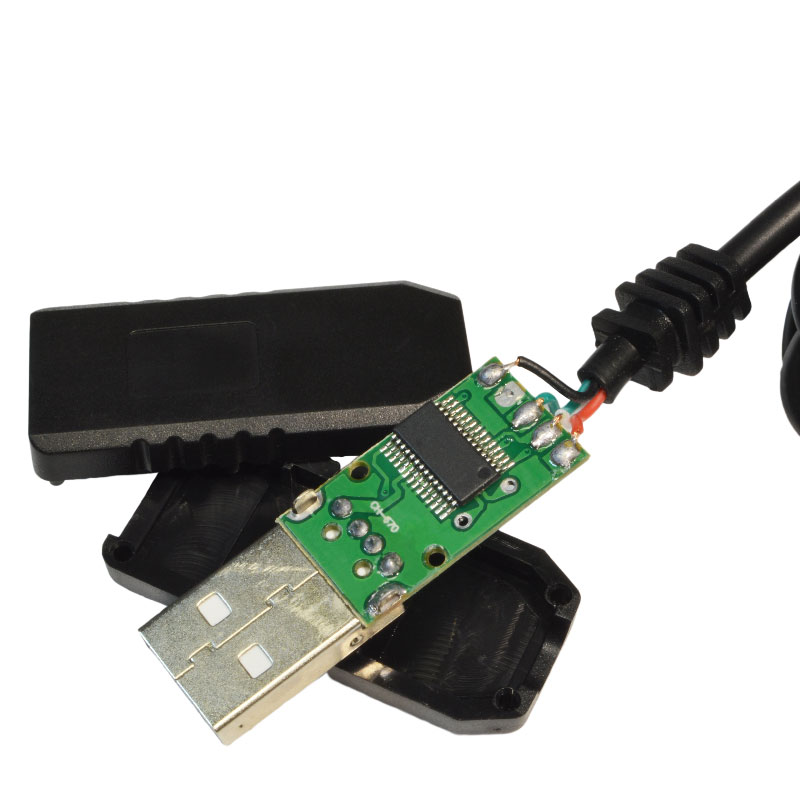

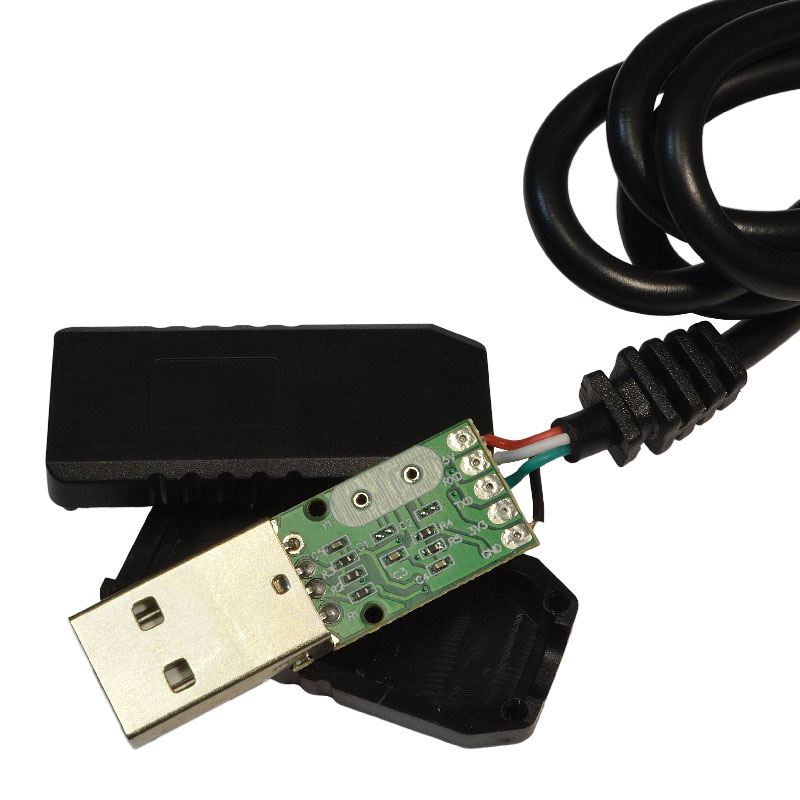

* Провод напряжения питания, по умолчанию припаян к контакту 5 вольт на плате преобразователя. При необходимости работать с напряжением питания 3,3 вольта, можно открыть корпус и перепаять красный провод на контакт 3.3 вольта. Обратите внимание, что стабилизатор встроен в микросхему и может обеспечить ток нагрузки не более 150 мА. Делайте это только при 100% понимании результатов этой операции.
