Код товара: 86104
В наличии 100 шт.
1+
67,00 ₽
20+
63,50 ₽
50+
60,50 ₽
Количество:

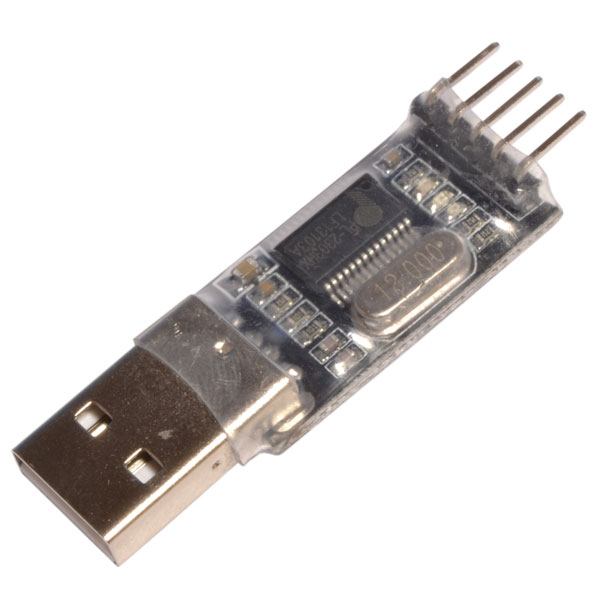

Mодуль представляет собой преобразователь USB - RS-232, который предназначен для соединения микроконтроллерных устройств с персональным компьютером при помощи USB порта. Модуль часто применяется для программирования встроенных микроконтроллеров, поддерживающих логические уровни сигналов TTL, а также для сопряжения устройств посредством интерфейса RS232.
Конвертер собран на базе микросхемы PL2303HX. Микросхема USB - UART PL2303HX предназначена для создания COM-порта с сигналами TTL уровня. Главной особенностью данного преобразователя является низкая цена.
Преобразователь обладает двумя интерфейсами подключения: подключается к персональному компьютеру с помощью стандартного USB интерфейса, а к микроконтроллерному устройству благодаря интерфейсу UART. Для подключения к устройству UART используются штыревые разъемы.
3.3V: | напряжение питания программируемого устройства с уровнем TTL 3 В |
5.0V: | напряжение питания программируемого устройства с уровнем TTL 5В |
RXD: | передающая линия сигналов |
TXD: | принимающая линия сигналов |
GND: | «земля», общий провод |
Обратите внимание на подключение выводов, которые предназначены для передачи и приема данных: контакт RXD конвертера подключается к TX устройства, а вывод TXD к RX.
На плате модуля имеется 3 светодиода:
LED1: сигнализирует о подаче питания на модуль
LED2: сигнализирует о передаче данных
LED3: сигнализирует о приеме данных
При подключении модуля к ПК, создается виртуальный COM-порт посредством, которого происходит передача данных. Если при подключении конвертера к ПК драйвер не был автоматически установлен, тогда необходимо его скачать и установить самостоятельно. Данное устройство не работает под управлением операционной системы Windows 64-bit.
Питание конвертера осуществляется от USB порта компьютера напряжением 5В.
Напряжение питания, В |
5 |
Интерфейс 1 | USB 2.0 |
Интерфейс 2 | UART |
Ток потребления, мА | 10 |
Габаритные размеры | 50 х 15 х 8 |
Масса, г | 5 |
