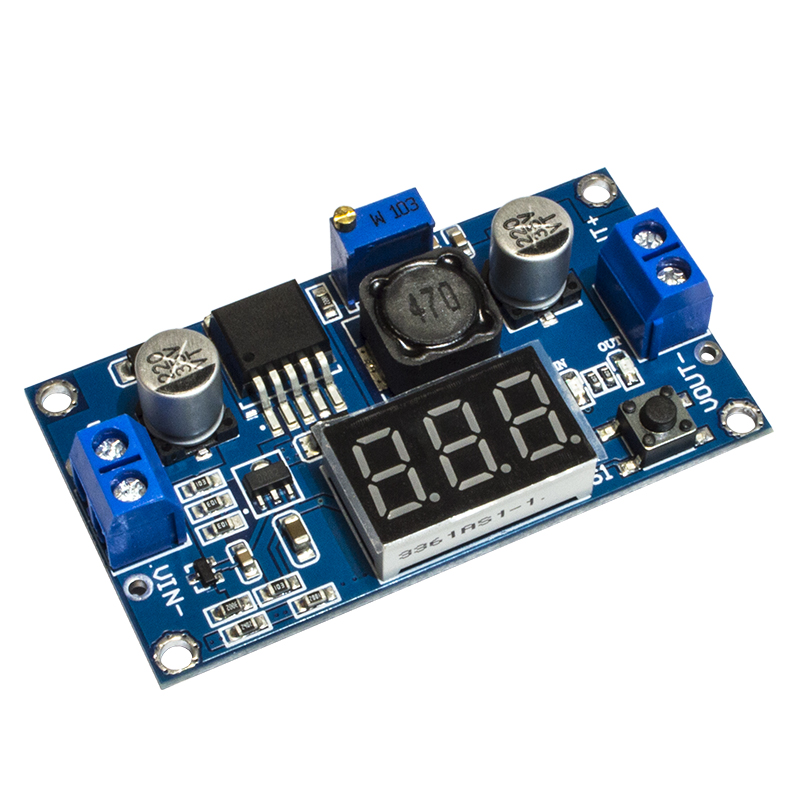

Понижающий преобразователь LM2596 LED с вольтметром с 4,5...40 до 1,5...37 вольт 3A

Код товара: 63606

В наличии 50 шт.

1+

156,00 ₽

8+

149,00 ₽

14+

141,90 ₽

Количество:

Описание

Модуль понижающего преобразователя постоянного напряжения, собран на хорошо зарекомендовавшей себя микросхеме LM2596S и дополнен встроенным вольтметром, позволяющим с высокой точностью измерять значение выставленного выходного или поданного входного напряжения. Для обеспечения высокой точности измерений предусмотрен режим калибровки вольтметра. Достижимая точность измерения напряжения ± 0.05 В в диапазоне от 0 В до 40 В. Калибровку рекомендуется проводить при выходном напряжении выше 4,5 В.


Высокий КПД является отличительной характеристикой этого модуля, но при работе с большим током нагрузки рекомендуется установить радиатор. Диапазон выходного напряжения конвертера составляет от 1,5 до 37 В. Относительная погрешность измерения вольтметра находится в пределах ± 0,1 %. Микросхема имеет защиту от короткого замыкания и перегрузки по току, а также перегрева (срабатывает при 150 °C). Для установки значения выходного напряжения применен многооборотный подстроечный резистор, позволяющий производить регулировку точно и плавно.

Основной особенностью данного преобразователя является наличие встроенного вольтметра. Благодаря данному встроенному измерителю регулировка выходного напряжения стала намного легче. Измеряемое напряжения отображается с помощью трехразрядного светодиодного индикатора. Цвет индикации вольтметра красный. Также на плате есть тактовая кнопка, которая предназначена для управления вольтметром. Кратковременными нажатиями на кнопку выбирается источник напряжения, вход или выход. Долгое удержание кнопки позволяет отключить вольтметр. Для правильной работы вольтметра необходимо наличие входного напряжения выше 4 В.

Подключение:
IN+ : положительная клемма входного напряжения
IN–: общий провод, земля
OUT+: положительная клемма выходного напряжения
OUT–: общий провод, земля
На плате имеется 2 светодиода:
IN: сигнализирует об измерении входного напряжения вольтметром
OUT: сообщает об измерении выходного напряжения вольтметром

Технические характеристики:
Входное напряжение, В 4,5 ... 40
Выходное напряжение, В 1,5 ... 37
Частота преобразования, кГц 150
КПД, % 90
Относительная приведённая погрешность измерения вольтметра, % 0,1
Рабочий диапазон температур, °C –40 ... +125
Выходной ток, А 3
Габаритные размеры, мм 65 х 35 х 12
Масса, г 23
