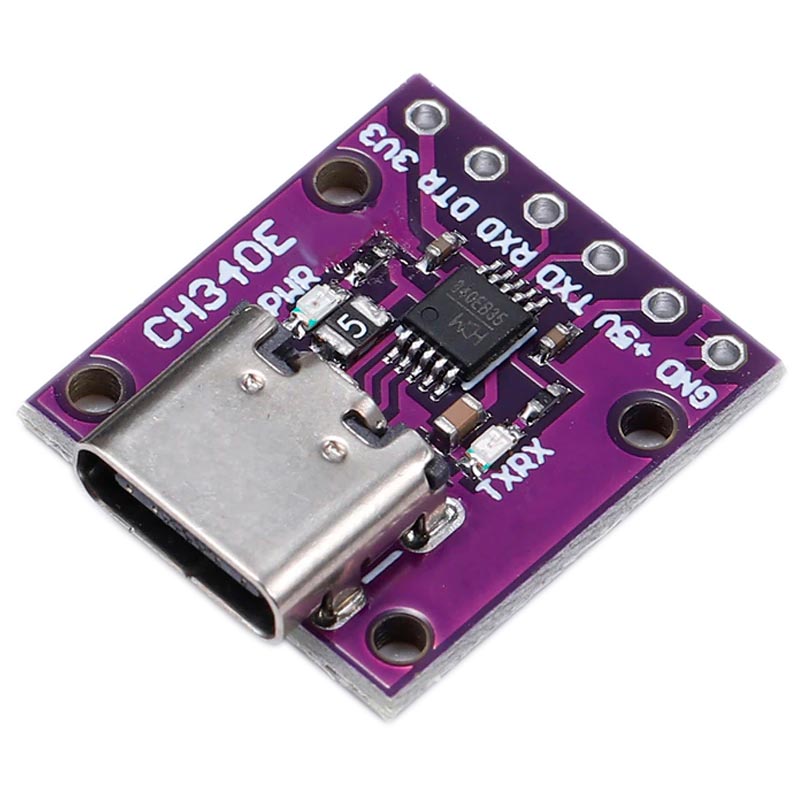

Преобразователь USB-UART CH340E mini

Преобразователь USB - UART CH340E предназначен для обеспечения связи между устройством с последовательным интерфейсом UART и персональным компьютером с помощью USB. Прекрасное решение как переходник для программирования плат Arduino, в частности Arduino Pro Mini, у которой нет на борту преобразователя USB-UART.



Построен на базе микросхемы CH340E, которая значительно дешевле FT232RL. Имеет вывод 3.3В для питания программируемого контроллера. Со стороны компьютера используется TYPE-C интерфейс, а со стороны контроллера стандартный асинхронный приемо-передатчик “UART” без инверсии полярности и с TTL уровнями сигналов.



Микросхема CH340Е обеспечивает дуплексную связь на полной скорости интерфейса USB2.0 и эмулирует стандартный последовательный порт со скоростью от 75bps до 2Mbps.



Для удобства программирования контроллеров имеется выход DTR, который используется для сброса программируемого контроллера. При подключении создаётся виртуальный COM-порт.

Технические характеристики:

Напряжение питания, В	5
Интерфейс 1	USB 2.0
Интерфейс 2	UART
Габаритные размеры, мм	18.3 х 16 х 4
Масса, г	3
