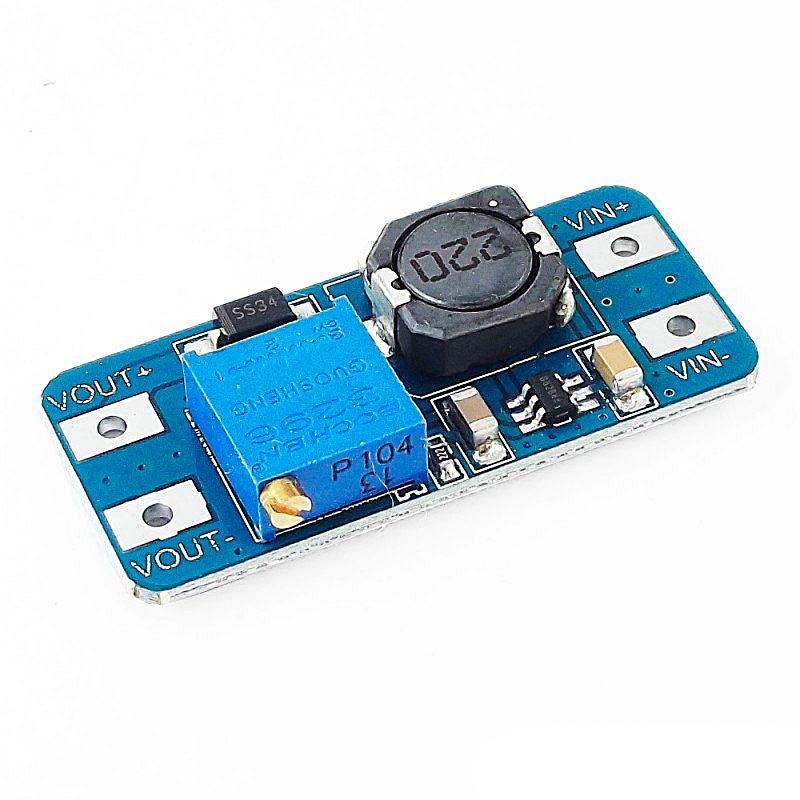

Повышающий преобразователь MT3608 с 2...24 до 5...28 вольт 2А

Модуль MT3608 предназначен для преобразования входного напряжения в более высокое выходное. Малые размеры позволяют применять его в различных устройствах, включая портативные, устройства автомобильной электроники, системы освещения и другие приложения.

Модуль собран на микросхеме MT3608, имеющей в своём составе, кроме схемы управления, силовой ключ на 4 А и работающей на частоте 1,2 МГц. Главным достоинством преобразователя является возможность работы от источника напряжением 2 В. Выходной ток может достигать 2 А, а коэффициент полезного действия до 93%. Защиты от короткого замыкания микросхема не имеет, но есть защита от перегрева, при срабатывании которой схема отключается от входного напряжения. Регулируется значение выходного напряжения с помощью многооборотного подстроечного резистора, применение которого обеспечивает высокую точность установки.

Подключение:

IN+:	входное напряжение 2 - 24 В
IN-:	общий провод, земля
OUT+:	выходное напряжение 5 - 28 В
OUT-:	общий провод, земля

При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже требуемого выходного. При первом включении преобразователя напряжения, для начала регулировки выходного напряжения может понадобиться сделать большое количество оборотов резистора (от 10 до 20).

Диапазон входного напряжения постоянного тока преобразователя может колебаться от 2 до 24 В, а выходного напряжения от 5 до 28 В.

Обратите внимание! При первом включении напряжение на выходе обычно устанавливается на уровне входного. Для начала регулировки, вращайте движок подстроечного резистора 10-20 оборотов против часовой стрелки.

---

Технические характеристики:

Входное напряжение, В	2 ... 24
Выходное напряжение, В	5 ... 28
Максимальный выходной ток, А	2
КПД, %	93
Ток потребления на холостом ходу, мА	≤ 2,2
Рабочий диапазон температур, °C	-40 ... +85
Габаритные размеры, мм	37 х 17 х 7
