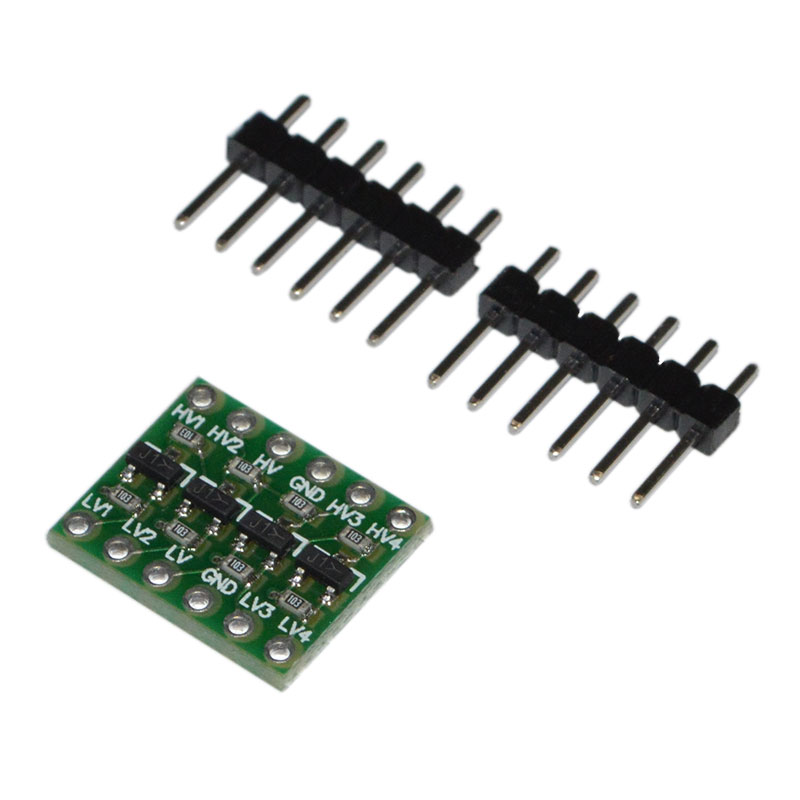

Модуль преобразования логических уровней 5V-3V Arduino двунаправленный. 4 канала. I2C, UART, SPI

Двунаправленный 4-канальный преобразователь логических уровней предназначен для согласования уровней сигнала при сопряжении двух устройств с разными напряжениями логических уровней, например 5 и 3,3В.

Преобразователь также работает с устройствами, логический уровень которых составляет 2,8В или 1,8В. Одна такая плата способна преобразовывать напряжения между 4 выводами на одной стороне и 4 выводами на другой.



Этот 4-канальный двунаправленный преобразователь может использоваться как с обычными последовательными интерфейсами UART, I2C, SPI, так и для преобразования любых других цифровых сигналов. Не работает с аналоговыми сигналами.

Преобразователь уровней довольно прост в использовании и требует только подключения двух источников питания (с высоким и низким напряжениями, которые используются в вашем проекте). Высокое напряжение, например 5В, подключается к выводу HV, низкое напряжение, например 3,3В, к выводу LV, а общая точка схемы – к выводу GND.

Остальные выводы обозначены как входы высокого напряжения HV или низкого LV. Логическая единица, поступающая на вывод HV на стороне 5В появится на выводе LV на стороне 3,3В в виде напряжения 3,3В. И наоборот, логическая единица, поступающая на вывод LV на стороне 3,3В появится на выводе HV на стороне 5В в виде напряжения 5В.

Технические характеристики:

Напряжение питания низкого уровня LV, В	1,2 ... 3,3
Напряжение питания высокого уровня HV, В	1,65 ... 5,5
Количество каналов	4
Габаритные размеры, мм	15 × 12,8 × 3
Масса, г	1,9
