Модуль инфракрасного фотоприемника с пультом ДУ

Код товара: 86210

В наличии 100 шт.

1+

69,00 ₽

20+

65,80 ₽

50+

62,70 ₽

Количество:

Описание

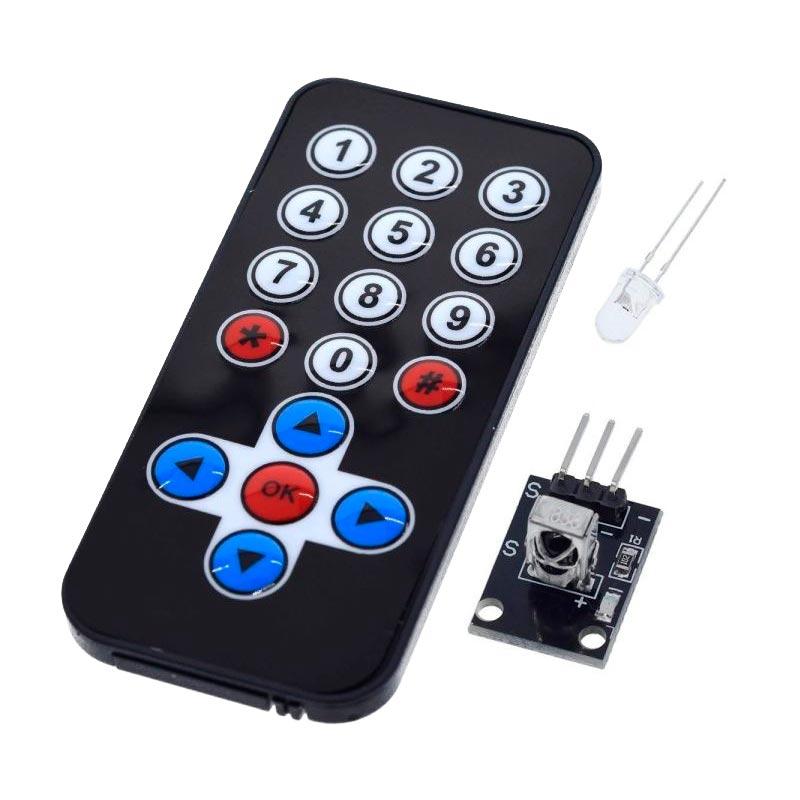

В набор модуля входят: пульт с инфракрасными излучениями, ИК приемник, светодиод и переходники для подключения к палате Arduino. Набор подойдет как для опытных ардуинщиков, так и для начинающих радиолюбителей в сфере Arduino.

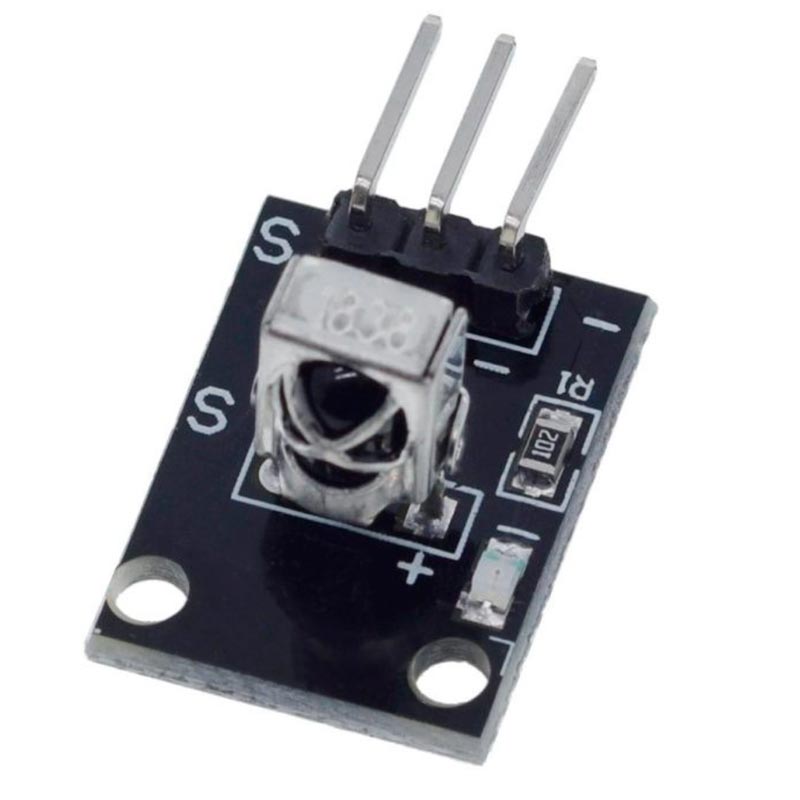

Модуль с инфракрасным приемником собран с применением инфракрасного фотоприемника TL1838 и светодиода, который сигнализирует о приеме сигнала от пульта. Датчик TL1838 может работать только на частоте 38 кГц. Благодаря встроенному узкополосному фильтру он совершенно не реагирует на дневной свет и искусственное освещение.

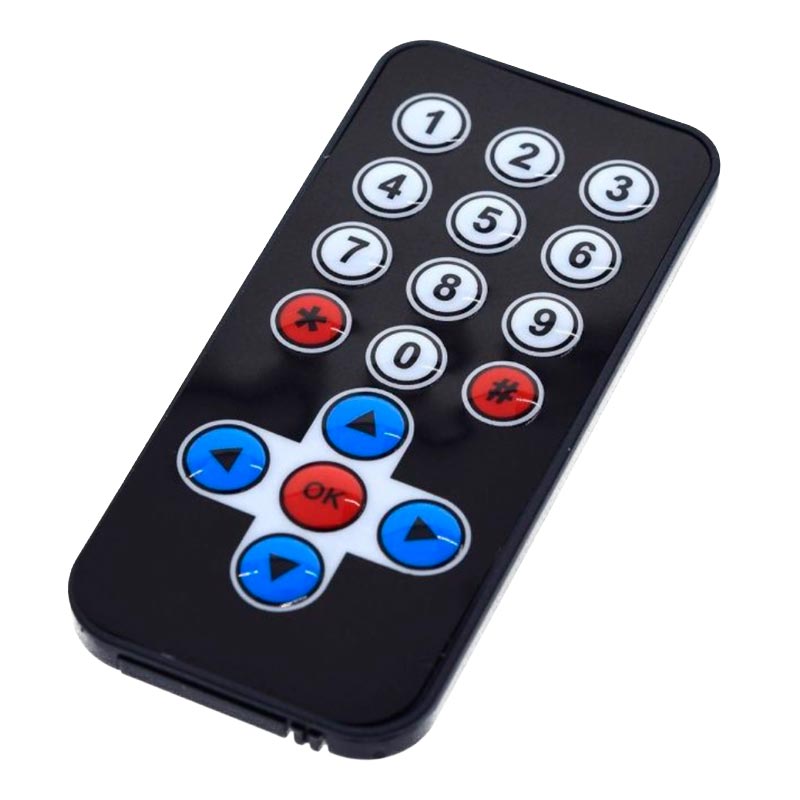

Пульт имеет 17 мембранных кнопок и передаёт сигналы используя протокол NEC и полностью поддерживается библиотекой IRremote.



Подключается модуль к Arduino или другим микропроцессорным устройствам, с помощью последовательного интерфейса. Выводы VCC и GND используются для подачи напряжения питания, а вывод SIGNAL для передачи сигнала с датчика на микроконтроллер Arduino.

Технические характеристики:
Напряжение питания, В 5
Потребляемый ток, мА 3 ... 5
Расстояние передачи сигнала пульта, м 8
Эффективный угол, градусов 60
Частота модуляции, кГц 38
Количество кнопок управления 17
Габаритные размеры, мм 86,1 х 39,4 х 6,1
Масса, г 17,8

Схема подключения датчика TL1838 к Arduino Uno
Схема подключения датчика TL1838 к Arduino Uno:
