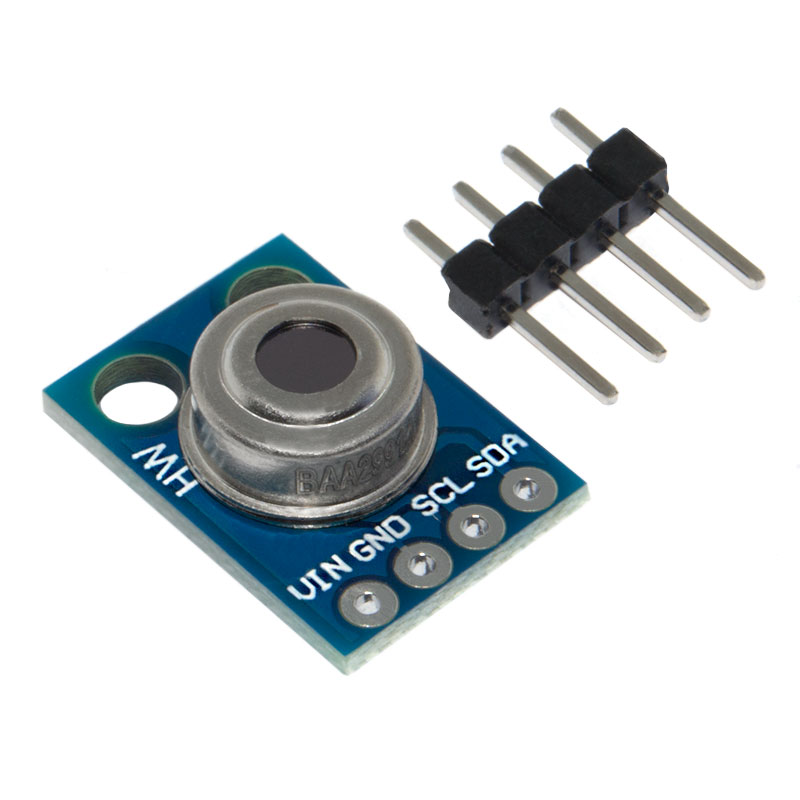

Модуль инфракрасного датчика температуры GY-906 MLX90614ESF

Модуль GY-906, собранный на основе сенсора MLX90614ESF-BAA, позволит построить бесконтактный инфракрасный термометр. Этот датчик отлично подходит для использования с Arduino или любым другим микроконтроллером, который может работать с интерфейсом I²C.

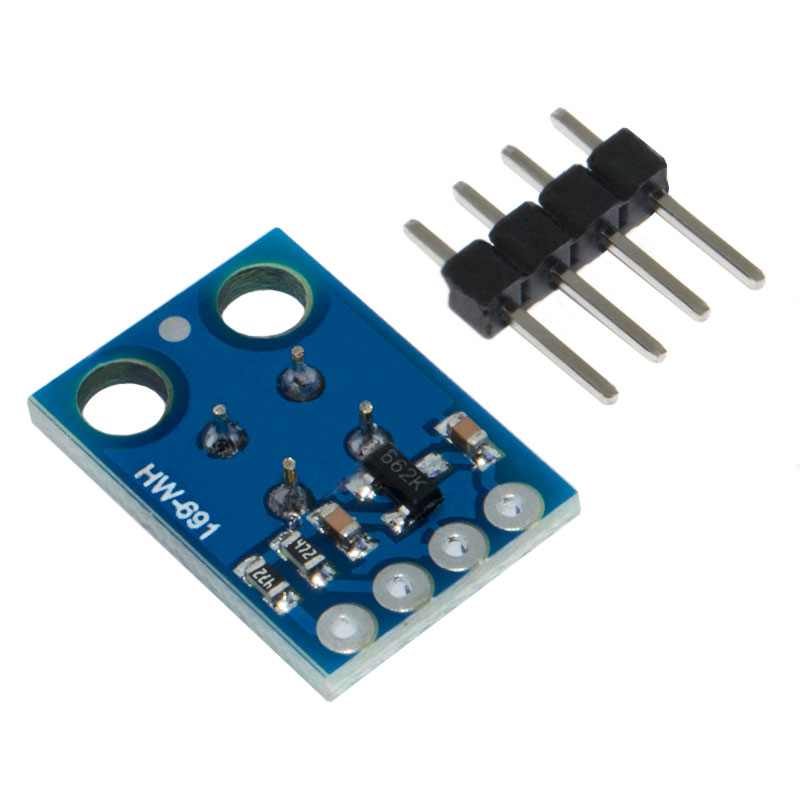

Плата модуля, кроме непосредственно MLX90614ESF-BAA, содержит стабилизатор на 3 вольта и подтягивающие резисторы. Таким образом, для подключения к контроллеру не понадобится ничего, кроме проводов. Обратите внимание, что никакого дополнительного согласования по уровням на плате не предусмотрено. Поэтому, в процессе работы убедитесь, что ваш контроллер не выставляет на шине напряжение более 3 вольт.

Модуль GY-906 имеет три режима – SMBus, термостат и ШИМ. По умолчанию установлен режим SMBus. Интерфейс SMBus представляет собой 2-х проводный I²C совместимый протокол, обеспечивающий связь между ведущим устройством и одним или несколькими ведомыми устройствами. Его отличие заключается в величине таймаута, а также в минимальной и максимальной тактовой частоте. Шина I²C работоспособна на частотах до 0 Гц и не имеет таймаута по бездействию. В интерфейсе SMBus таймаут возможен. Тайм-аут происходит, когда ведомое устройство сбрасывает свой интерфейс после того, как сигнал синхронизации сохраняет низкий уровень в течение временного интервала, превышающего время ожидания (максимум 35 мс). Время ожидания интерфейса SMBus обусловливает минимальную тактовую частоту, равную 19 кГц. Для надлежащего обмена данными необходимо установить частоту сигнала SCL в диапазоне от 10 до 100 кГц.

В системе в любой момент времени может быть представлен только один мастер. MLX90614 может работать только в качестве ведомого устройства.

Технические характеристики:

Напряжение питания, В	3,3 ... 5,5
Диапазон измеряемых температур, °С	-70 ... +380
Погрешность измерения, °С	± 0,5
Габаритные размеры, мм	16,8 × 11,5 × 8,2
Масса, г	5
