Модуль датчика с щелевой оптопарой мини

Код товара: 86207

В наличии 200 шт.

1+

59,50 ₽

60+

56,70 ₽

100+

54,00 ₽

Количество:

Описание

Модуль датчика с щелевой оптопарой мини применяется в проектах Arduino для определения скорости, частоты вращения и подсчёта количества импульсов. Также этот модуль может быть использован в качестве концевого выключателя или датчика положения. Отличительная особенность этого модуля - его габариты. Плата лишь незначительно выступает за границы оптопары, что значительно упрощает установку модуля на объект.

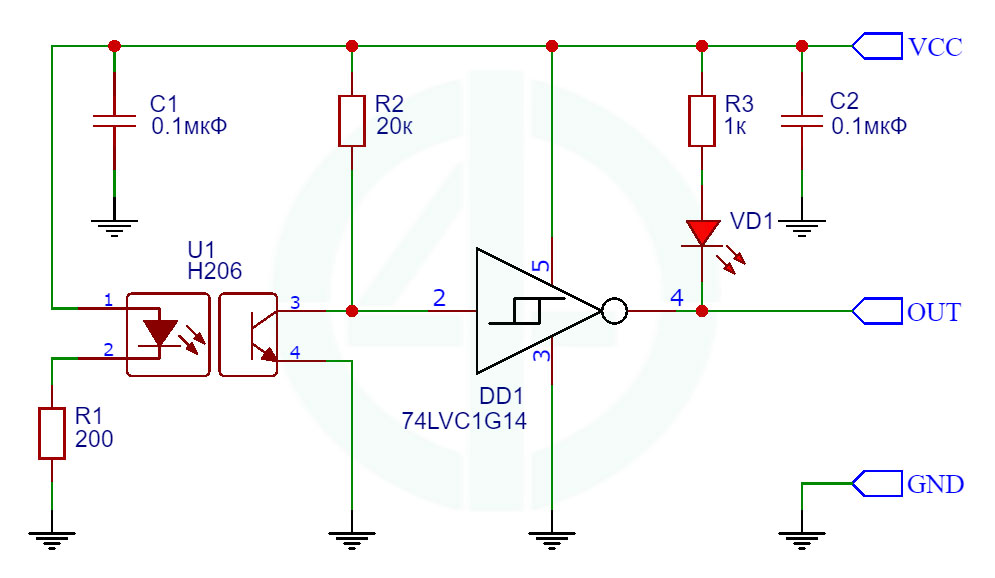

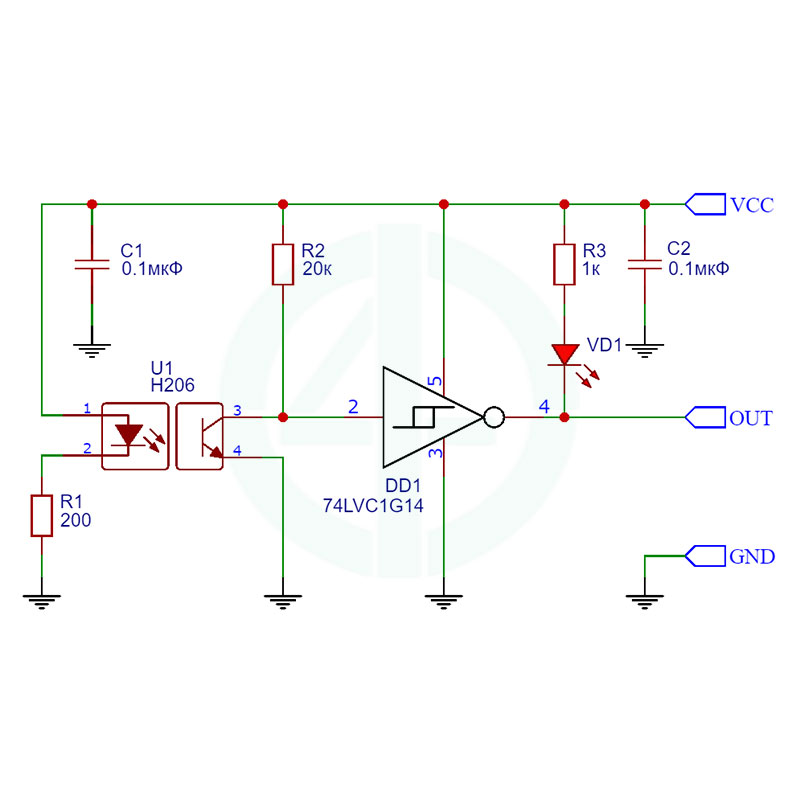

Плата модуля спроектирована на основе микросхемы 74HC14 и щелевого датчика H206. 74HC14 содержит триггер Шмитта и служит для формирования чёткого цифрового сигнала и устранения помех и ложных срабатываний при переключении.


H206 - оптический щелевой датчик, в который помещается объект для считывания количества и частоты вращений. Оптическая пара, является основным элементом датчика. В корпус H206 встроены инфракрасный светодиод и фототранзистор, которые расположены друг напротив друга. Если щель открыта, препятствий для света нет - фототранзистор открыт. Когда в щели между фотоэлементами появляется объект, который препятствует прохождению инфракрасного излучения, фототранзистор закрывается.


Датчик также может использоваться для измерения частоты вращения. Для этого на вал двигателя или колеса устанавливается диск с отверстиями, который в свою очередь помещается в прорезь оптопары. При вращении диска в прорези чередуются отверстия и участки пластины. Датчик преобразует чередование элементов диска в электрические импульсы. Электроника модуля приводит сигнал датчика к уровням пригодным для восприятия цифровыми логическими микросхемами или микроконтроллером. Заметьте, что определить таким способом с его помощью направление вращения нельзя.

Подключение:
VCC: "+" напряжения питания
GND: Общий провод
OUT: Цифровой выход

На плате имеется светодиод, который светится до тех пор, пока объект не будет расположен между фототранзистором и инфракрасным светодиодом.

Технические характеристики:
Напряжение питания, В 3,3 ... 5
Ток потребления, мА 1,4
Ширина просвета, мм 5
Диапазон рабочих температур, °С 0 ... +70

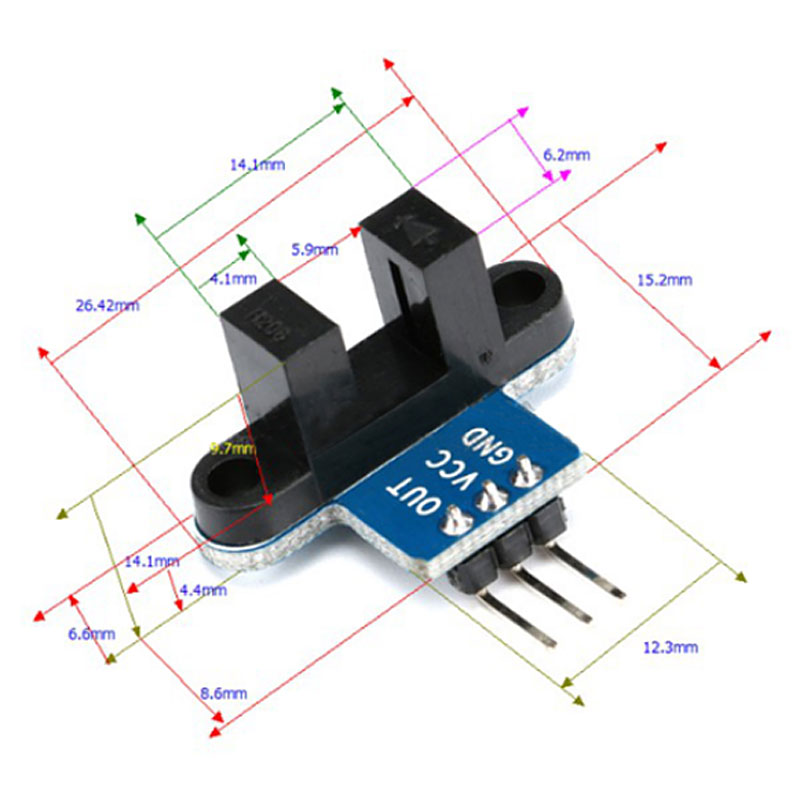

Габаритные размеры, мм 27,5 × 26,4 × 14,1
Масса, г 2,2
