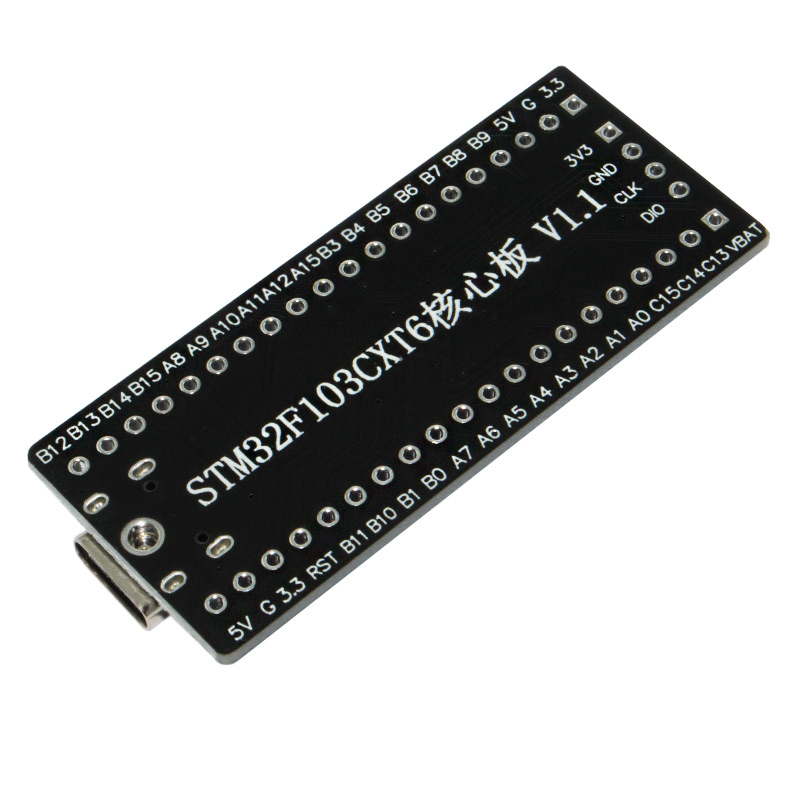

Модуль STM32FEBKC6T6 TYPE-C - отладочная плата

Модуль STM32F103C6T6 — универсальный инструмент, который пригодится не только для ознакомления с возможностями мощного современного микроконтроллера, но и как самостоятельный процессорный модуль в своих проектах.

Модуль представляет собой плату для упрощённого подключения микроконтроллера к внешним устройствам. На ней нет лишних элементов, установлены только те, которые проблематично или нерационально подключать проводами, такие как кварцевые резонаторы, переключатели режима загрузки, кнопка Reset, USB-порт и минимально необходимая обвязка из резисторов и конденсаторов.

На плате установлен микроконтроллер серии STM32F103C6T6, который имеет 32Кб памяти программ и размер ОЗУ 10Кб.

Основной кварцевый резонатор, установленный на плате, позволяет достигать тактовой частоты 72МГц при помощи модуля фазовой автоподстройки частоты, встроенного в контроллер. Второй резонатор предназначен для тактирования часов реального времени и бэкап-регистров на частоте 32,768 КГц.

Для питания микроконтроллера на плате установлен стабилизатор напряжения на 3,3 В. Его максимальный выходной ток составляет 800мА, что стоит учитывать при подключении внешней периферии.

Контроллер имеет интерфейс USB 2.0, что позволяет организовывать на его основе различные периферийные устройства.

Для прошивки и отладки рекомендуется использовать STLink или Jlink, SWD-разъём для которых выведен в торец платы. Но при отсутствии данных отладчиков, можно воспользоваться встроенным загрузчиком и прошить контроллер через UART при помощи программы Flash Loader Demonstrator.



---

Технические характеристики:

Напряжение питания, В	2,7 ... 5
Объем памяти программ, Кб	32
Объем памяти данных, Кб	10
Количество портов ввода-вывода	34
Количество портов с АЦП 12-бит	10
Габаритные размеры, мм	57 × 23 × 11
Масса, г	9
