Модуль SR602 миниатюрный инфракрасный датчик движения
Код товара: 86203
В наличии 150 шт.
1+
108,90 ₽
35+
99,00 ₽
100+
90,00 ₽
Количество:
Код товара: 86203
В наличии 150 шт.
1+
108,90 ₽
35+
99,00 ₽
100+
90,00 ₽
Количество:
Модуль SR602 - миниатюрный инфракрасный датчик движения с высокой чувствительностью, быстрой реакцией и низким потреблением. Датчик работает по принципу изменения уровня инфракрасного излучения, излучаемого живыми существами.

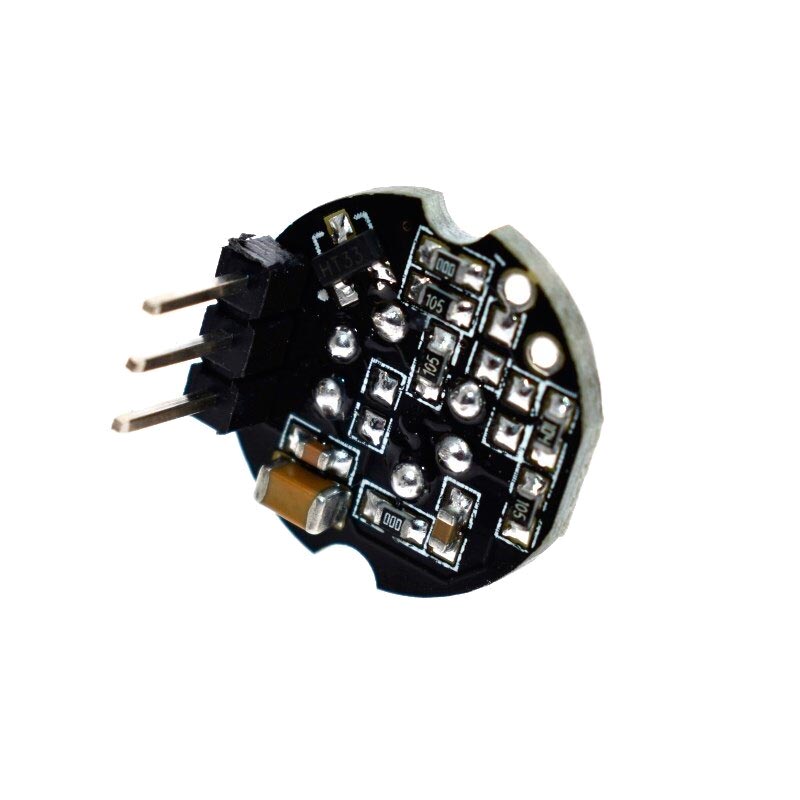

Конструктивно модуль выполнен на плате из стеклотекстолита круглой формы диаметром 16 мм. В качестве датчика применен PIR элемент BM612 компании SENBA SENSING TECHNOLOGY CO.，LTD. В этот датчик уже встроена схема усиления сигнала, фильтров и выходной логики. Благодаря этому, при помощи всего трёх дополнительных выводов, появилась возможность настроить чувствительность, время удержания состояния выходного сигнала после срабатывания и контроль освещения, позволяющий предотвратить срабатывание датчика в светлое время суток, для чего на плате предусмотрено посадочное место для подключения фоторезистора, но сам он не установлен. Такие широкие возможности позволяют с успехом применять этот модуль как в составе устройств с контроллерами Ардуино, так и как самостоятельное устройство для систем управления освещением, охранных систем и других, где требуется реакция на обнаружение человека.
При отсутствии движения на выходе датчика присутствует низкий уровень сигнала. При обнаружении движения на выходе устанавливается высокий уровень. После прекращения движения низкий уровень появится через 2 сек. Нужно иметь ввиду, что датчик срабатывает только на движение живого объекта в поле видимости, а не на сам объект. Если объект неподвижно замрет в поле видимости датчика – датчик выключится спустя 2 секунды.
| Напряжение питания, В | 3,3 ... 15 |
| Потребляемый ток, мкА | 20 |
| Расстояние обнаружения, м | 3,5 |
| Угол обнаружения, градусов | 90 |
| Габаритные размеры, мм | 16 × 16 × 20 |
| Масса, г | 2,2 |

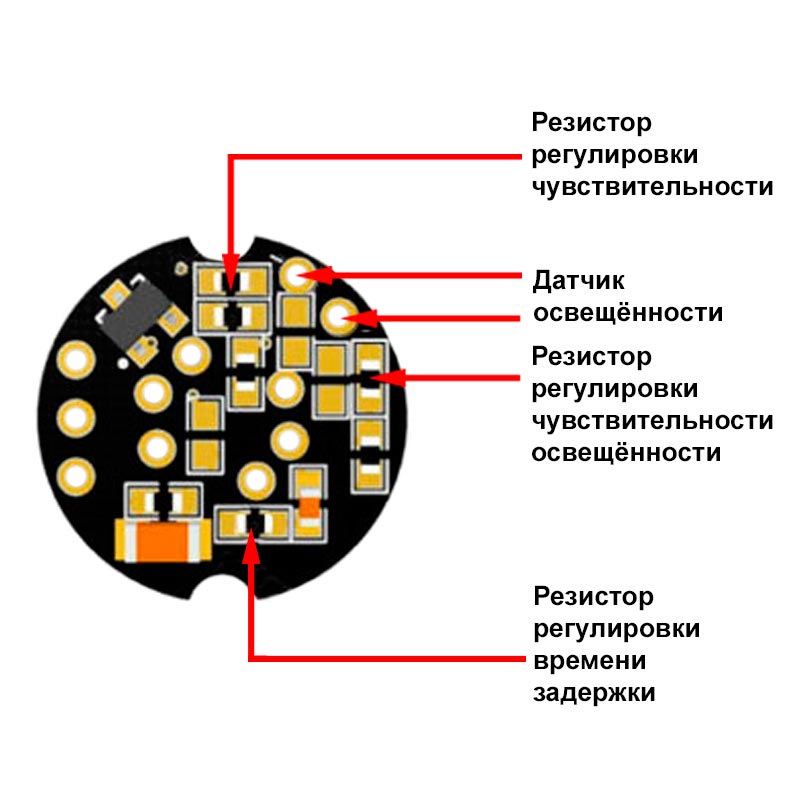

Время задержки выходного сигнала регулируется заменой SMD перемычки, которая находится на плате между конденсаторами и выглядит как резистор с номиналом "000" на резистор в диапазоне: 2,5 сек...1 час согласно таблице.
| Номинал резистора* | Время задержки, секунд |
|---|---|
| 0 | 2,5 |
| 51K | 6 |
| 91K | 8 |
| 120K | 10 |
| 180K | 17 |
| 220K | 32 |
| 270K | 47,5 |
| 330K | 62,5 |
| 360K | 122 |
| 430K | 243 |
| 510K | 360 |
| 560K | 480 |
| 580K | 950 |
| 750K | 1865 |
| 910K | 2790 |
| 1M | 3715 |
* для лучшего соответствия времени применяйте резисторы с точностью не хуже 1%
