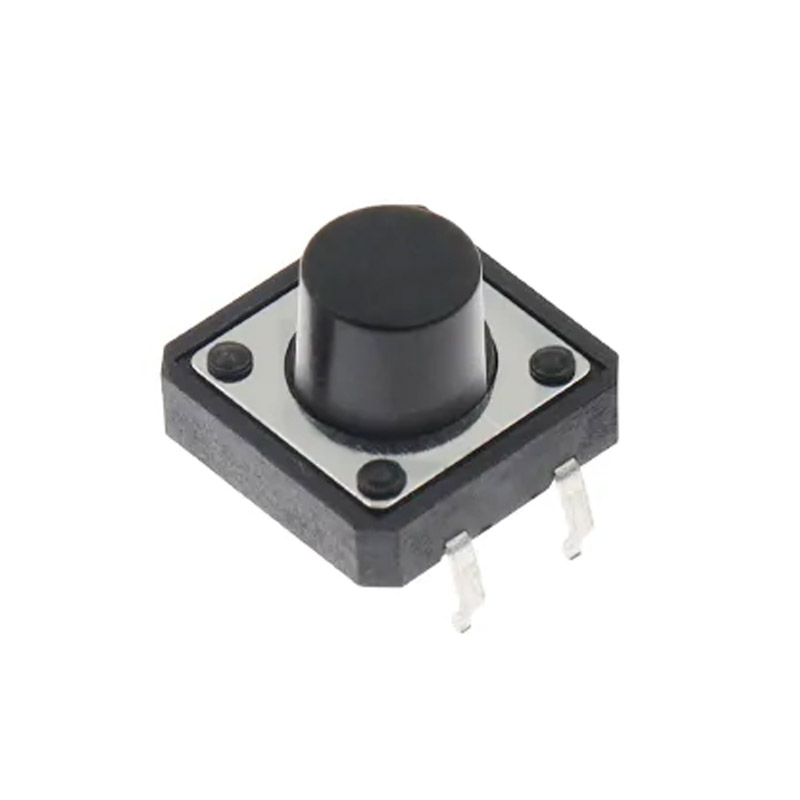

Кнопка тактовая 12х12х7 мм

Кнопки тактовые предназначены для коммутации сигнальных цепей, а также линий питания и управления переменного и постоянного тока с номинальным напряжением до 12В, силой тока до 50мА и коммутируемой мощностью до 0,5Вт. Кнопки выполняют функцию замыкания одного направления цепи, без фиксации, то есть только при наличии давления на поверхность толкателя. Таким образом, контактная группа состоит из одного нормально-разомкнутого контакта. Крепятся кнопки путем установки на печатную плату при помощи пайки.



---



Тактовые кнопки (tact switch) получили широкое распространение благодаря простоте, низкой цене и удобству встраивания в печатные платы. Однако их использование уместно не во всех устройствах — выбор зависит от требований к эргономике, надёжности и условиям эксплуатации.



---



Тактовая кнопка состоит из:



• корпуса (пластик или металл);
• упругого металлического элемента (купола), обеспечивающего тактильный отклик;
• контактов, замыкающихся при нажатии.
• Ключевая особенность — щелчок (тактильный отклик), который подтверждает пользователю срабатывание.



---



Преимущества тактовых кнопок:



• Компактность — доступны форматы от SMD до THT, размеры от 3×3 мм.

• Низкая стоимость — одни из самых дешёвых средств ввода.

• Простота монтажа — легко монтируются, в том числе на автоматизированных линиях.

• Разнообразие форм-фактора — кнопки бывают плоские, с выступающим штоком, герметичные.

• Тактильная обратная связь — пользователь чувствует момент замыкания.

• Достаточный ресурс — 100 000…1 000 000 срабатываний (зависит от конструкции).

1.

---



Ограничения и недостатки:



• Ограниченный срок службы — при интенсивной эксплуатации быстро выходят из строя.

• Подверженность дребезгу контактов — требует аппаратной (RC-цепь) или программной фильтрации.

• Низкая влагозащита (у большинства моделей) — не подходят для уличных и промышленных условий без дополнительной защиты.

• Слабая механическая прочность — при боковой нагрузке могут ломаться.

• Не подходят для переключения силовых цепей — рассчитаны только на малые токи (обычно до 50 мА при 12 В).

1.

---



Где стоит применять тактовые кнопки:



✅ Бытовая электроника: телевизоры, пульты ДУ, будильники, радиоприёмники.
✅ Компьютерная периферия: мыши, клавиатуры, игровые контроллеры.
✅ Измерительные приборы и компактные устройства: мультиметры, калькуляторы, диктофоны.
✅ Настройка и сервис: кнопки «Reset», «Mode», «Setup» на приборах и платах.
✅ Низковольтные устройства: игрушки, светильники, мелкая бытовая техника.



---



Где лучше не использовать тактовые кнопки:



❌ Уличные устройства без защиты — банкоматы, домофоны, парковочные автоматы (там применяют герметичные клавиши, сенсорные панели или металлические кнопки с высокой степенью защиты IP).
❌ Силовые цепи — управление двигателями, нагревателями и другими мощными нагрузками (нужны реле, силовые клавиши или твердотельные ключи).
❌ Ответственные системы управления — например, в медицинской аппаратуре, где отказ кнопки может привести к критической ситуации.
❌ Интерфейсы с высокой частотой нажатий — в промышленных терминалах, кассовых клавиатурах лучше использовать более надёжные механические переключатели или мембранные клавиатуры.
❌ Устройства, работающие при вибрации — кнопки могут срабатывать случайно или изнашиваться быстрее.



---



Тактовые кнопки — это оптимальное решение для малогабаритной и недорогой электроники, где требуется простое управление и ограниченный ресурс нажатий. Однако в ответственных, уличных и силовых приложениях их использование нецелесообразно: там применяют герметичные кнопки, мембранные панели, сенсорные датчики или промышленные клавиши.



---

Технические характеристики:

Максимальное рабочее напряжение, В	12
Максимальный рабочий ток, мА	50
Сопротивление замкнутых контактов, мОм	100
Рабочий ход толкателя, мм	0,3 ± 0,1
Диапазон рабочих температур, °С	-20 ... +75
