Модуль MQ-9 датчик газа - угарный газ, углеводородные газы

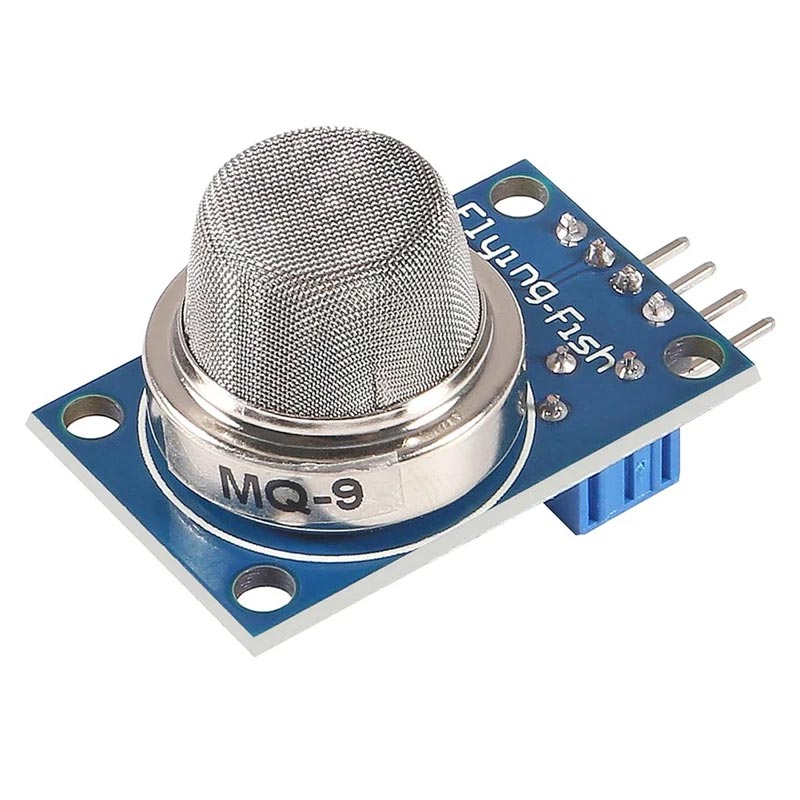

Модуль MQ-9 - это простой в использовании датчик горючих и угарного газа собранный на основе газоанализатора MQ-9 и компаратора LM393. Модуль может использоваться в качестве устройства для определения утечки газа, в охранно-пожарных системах или в проектах автоматизации устройств.

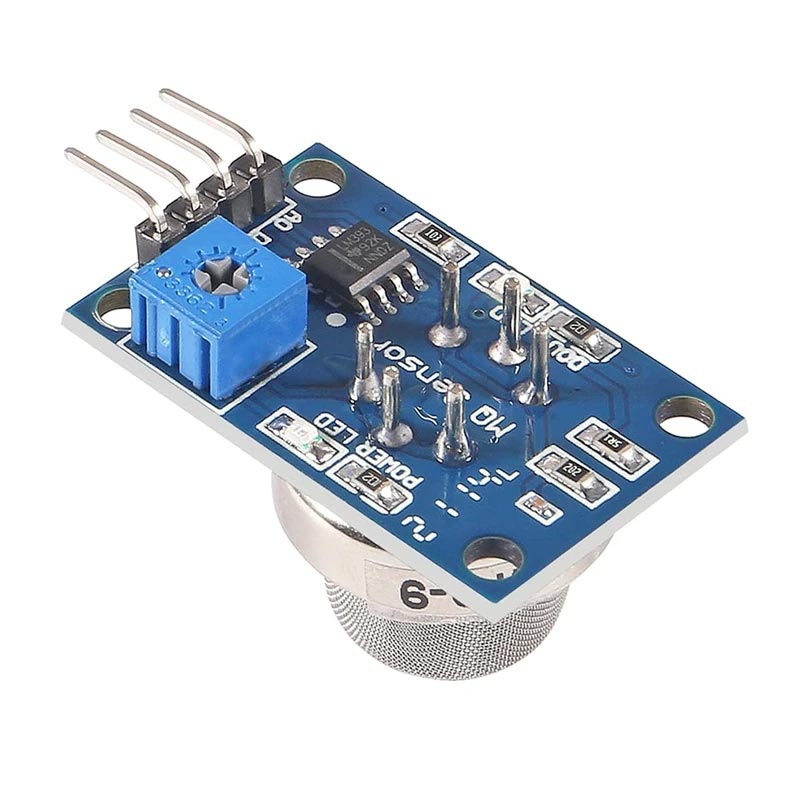

Особенностями модуля являются: быстрая реакция на появившийся газ и настройка чувствительности датчика. Чувствительность настраивается с помощью потенциометра, расположенного на обратной стороне платы.



Датчик представляет из себя керамическую трубку покрытую чувствительным к газу химическим соединением. Эта трубка подвешена между выводами контактов на платиновых нитях. Платина - нейтральный химический элемент. Через трубку пропущена нить подогрева. При контакте с исследуемым газом сопротивление трубки меняется. Измеряя это сопротивление, получаем информацию и наличии и количестве газа в воздухе. Чем выше концентрация газа, тем меньше сопротивление в цепи, соответственно выше выходное напряжение. Аналогично при низком количестве газа в окружающей среде, низкое выходное напряжение.

Газ	Диапазон измеряемой концентрации
Угарный газ	10 — 1000 ppm
Метан	100 — 10000 ppm
СНГ (LPG)	100 — 10000 ppm

Модуль имеет как аналоговый, так и цифровой выходы. Аналоговый хорошо подключать к Ардуино или другим контроллерам с аналого-цифровыми преобразователями. Это позволит не просто определить наличие газа, но и его концентрацию. Цифровой выход особенно удобен при построении простых датчиков газа, когда достаточно просто иметь информацию о его наличии или отсутствии. Уровень срабатывания устанавливается подстроечным резистором на обратной стороне платы. Логический 0 на выходе сигнализирует о наличии газа, а 1 - о его отсутствии.



На плате имеется два светодиода. Индикатор PWR-LED сигнализирует о подаче питания на плату, а светодиод DО-LED включается при обнаружении газа датчиком.

Подключение:

VCC:	Положительный вывод источника питания
GND:	Общий провод (земля)
AO:	Аналоговый выход
DO:	Цифровой выход

Если необходим простой детектор газа, этого модуля вполне достаточно. На плате есть все необходимое и нужно только подать питание 5В для того, что бы сигнализатор заработал. При превышении концентрации контролируемого газа в непосредственной близости от датчика, переключится компаратор и включится светодиод. С помощью подстроечного резистора можно регулировать чувствительность устройства. Если кроме световой, нужна еще и звуковая сигнализация, то между выходом DO и VCC достаточно подключить активный звуковой пьезо или динамический излучатель (в простонародье "бузер").

Технические характеристики:

Напряжение питания, В	5 ± 0,1
Ток потребления, мА	150 ... 170
Время отклика, с	< 10
Диапазон рабочих температур, °С	-20 ... +50
Габаритные размеры, мм	32 × 20 × 13
Масса, г	5,5

---
