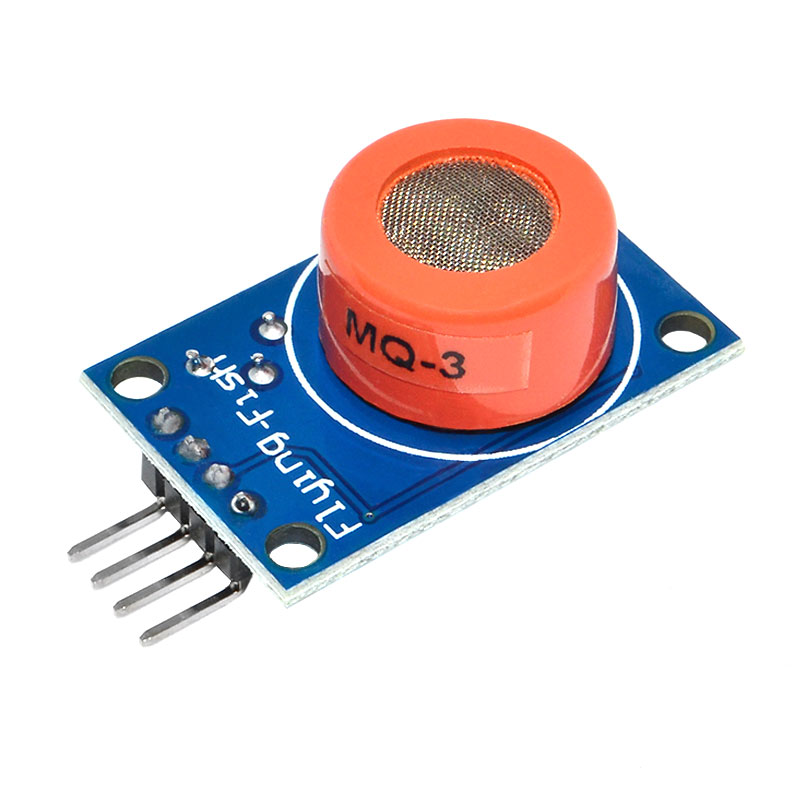

Модуль MQ-3 - это простой в использовании датчик паров алкоголя, собранный на основе газоанализатора MQ-3 и компаратора LM393. Датчик MQ-3 способен обнаружить пары спирта и имеет очень низкую чувствительность к бензолу.
Особенностями модуля являются: быстрая реакция на появившиеся пары и настройка чувствительности датчика. Чувствительность настраивается с помощью потенциометра, расположенного на обратной стороне платы.
Датчик представляет из себя керамическую трубку покрытую двуокисью олова. Эта трубка подвешена между выводами контактов на платиновых нитях. Платина - нейтральный химический элемент. Через трубку пропущена нить подогрева. При контакте с исследуемыми парами сопротивление трубки меняется. Измеряя это сопротивление, получаем информацию и наличии и количестве алкоголя в воздухе. Чем выше его концентрация, тем меньше сопротивление в цепи, соответственно выше выходное напряжение. Аналогично при низком количестве алкоголя в окружающей среде, выходное напряжение низкое.
Газ | Диапазон измеряемой концентрации |
---|---|
Пары спиртов | 0,05 — 10 мг/л |
Модуль имеет как аналоговый, так и цифровой выходы. Аналоговый хорошо подключать к Ардуино или другим контроллерам с аналого-цифровыми преобразователями. Это позволит не просто определить наличие паров алкоголя, но и его концентрацию. Цифровой выход особенно удобен при построении простых алкотестеров, когда достаточно просто иметь информацию о наличии или отсутствии паров спирта. Уровень срабатывания устанавливается подстроечным резистором на обратной стороне платы. Логический 0 на выходе сигнализирует о наличии паров, а 1 - о его отсутствии.
На плате имеется два светодиода. Индикатор PWR-LED сигнализирует о подаче питания на плату, а светодиод DО-LED включается при обнаружении алкоголя датчиком.
VCC: | Положительный вывод источника питания |
GND: | Общий провод (земля) |
AO: | Аналоговый выход |
DO: | Цифровой выход |
Если необходим простой алкотестер, этого модуля вполне достаточно. На плате есть все необходимое и нужно только подать питание 5В для того, что бы сигнализатор заработал. При превышении концентрации паров в непосредственной близости от датчика, переключится компаратор и включится светодиод. С помощью подстроечного резистора можно регулировать чувствительность устройства. Если кроме световой, нужна еще и звуковая сигнализация, то между выходом DO и VCC достаточно подключить активный звуковой пьезо или динамический излучатель (в простонародье "бузер").
Напряжение питания, В | 5 ± 0,1 |
Ток потребления, мА | 150 ... 170 |
Время отклика, с | < 10 |
Диапазон рабочих температур, °С | -20 ... +50 |
Габаритные размеры, мм | 32×20×13 |
Масса, г | 5,5 |
