Модуль MCP2515 CAN контроллер с SPI интерфейсом

CAN модуль MCP2515 с SPI интерфейсом предназначен для подключения контроллеров к шине CAN. Модуль может применятся в бортовом компьютере автомобиля, промышленной автоматизации, системе «умный дом», системах безопасности и т.д.

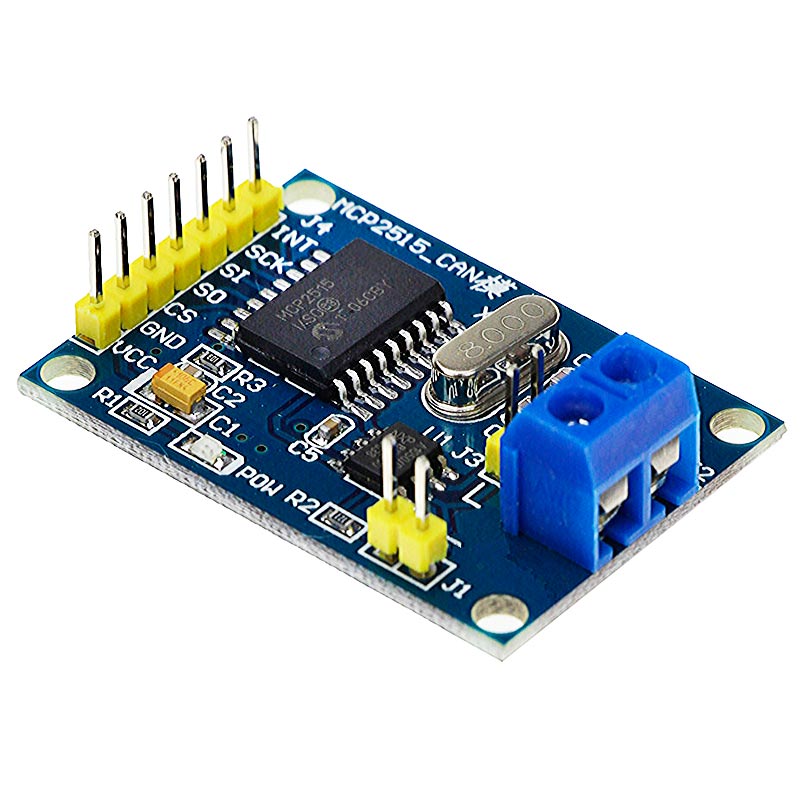

Плата модуля собрана на микросхеме MCP2515 компании Microchip и приёмопередатчике TJA1050. CAN является стандартом промышленной сети и соответствует сетевой модели OSI (Open Systems Interconnection). CAN охватывает только два уровня модели OSI: физический и канальный. Канальный уровень обеспечивает взаимодействие сетей на физическом уровне, в свою очередь физический уровень является нижним уровнем сетевой модели OSI, который способен определять метод передачи данных между устройствами. Микросхема MCP2515 предназначена для организации взаимодействия сетей на физическом уровне. Также MCP2515 получает последовательные комбинации, а затем отправляет их. В качестве передачи данных используется микросхема TJA1050, которая работает на одном уровне с другими устройствами.

Подключение:

INT:	прерывания
SCK:	линия тактирования
SI:	линия передачи данных от микроконтроллера к микросхеме модуля
SO:	линия передачи данных от микросхемы модуля к микроконтроллеру
CS:	выбор чипа (chip select)
GND:	«земля» (общий провод)
VCC:	напряжение питания 5 В

Для подавления отраженного сигнала необходимо установить перемычку на штыревой разъем J1. Как правило это требуется на последнем устройстве в сети.



Обратите внимание, что для правильной работы модуля в среде разработки Arduino IDE необходимо установить библиотеку для версии с кварцевым резонатором 8 МГц. Загрузить библиотеку можно по ссылке.

Технические характеристики:

Напряжение питания, В	5
Интерфейс 1	CAN
Интерфейс 2	SPI
Ток потребления, мА	5
Диапазон рабочих температур, °С	-40 ... +85
Габаритные размеры, мм	44 × 28 × 13
Масса, г	7
