Модуль MAX6675 для измерения температуры до 1024 градусов

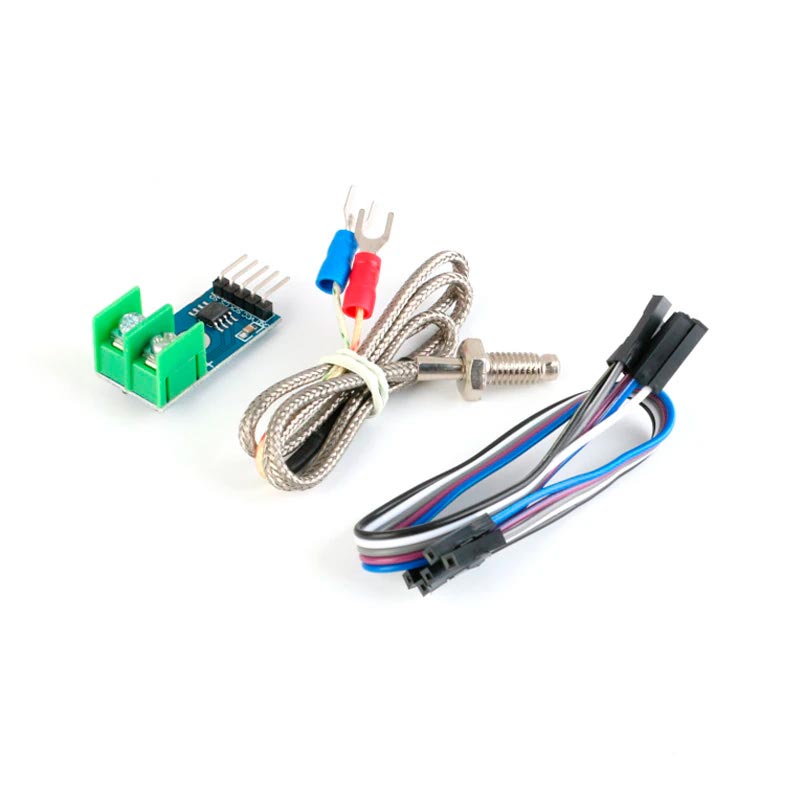

Модуль MAX6675 совместно с термопарой К-типа позволяет измерять температуру объектов и окружающей среды. Датчик измеряет показания температуры в диапазоне 0-1024 °C. Но так как корпус термопары, поставляемой в комплекте, рассчитан на 600°C, то таким и будет максимальное значение измеряемой температуры, при использовании этого датчика. Модуль может быть использован в паяльной станции, бойлере, цифровом термометре, печи и других устройствах, где необходимо контролировать температуру. Особенно интересна эта плата становится в случаях, когда необходимо измерять температуру выше 150-200 °С, что затруднено и дорого при использовании датчиков других типов.



Модуль разработан на базе микросхемы MAX6675. Основной задачей микросхемы является преобразование полученных сигналов термопары К-типа в цифровое значение температуры. Сигнал датчика отправляется на операционный усилитель микросхемы, а затем поступает на обработку 12 - битному АЦП (аналого-цифровой преобразователь), после чего данные передаются в память микроконтроллера по последовательному интерфейсу SPI. На шине SPI отсутствует вывод MOSI, поэтому данные с микросхемы передаются только на контроллер. Главной особенностью микросхемы MAX6675 является функция компенсации холодного спая, которая реализована благодаря использованию встроенного в микросхему датчика температуры.



Подключается модуль к платформе Arduino или другому контроллеру при помощи интерфейса SPI с использованием 3-х выводов. Контакт SCLK необходим для передачи тактового сигнала, CS служит для выбора микросхемы, а через вывод D0 передаётся информация от датчика температуры к микроконтроллерному устройству.



Термопара подключается при помощи винтового барьерного клеммника. Полярность подключения отображена на плате.

Библиотека датчика MAX6675 не является стандартной библиотекой среды разработки Arduino IDE, поэтому необходимо скачать ее по ссылке и самостоятельно установить.

Технические характеристики:

Напряжение питания, В	3 ... 5,5
Ток потребления, мА	1,5
Диапазон измеряемых температур, °C	0 ... 1024
Диапазон рабочих температур термопары, °C	0 ... 600
Длина кабеля термопары, м	0,5
Диапазон рабочих температур, °С	-20 ... +85
Габаритные размеры, мм	32 × 15 × 14
Масса, г	20



---



Документация MAX6675
