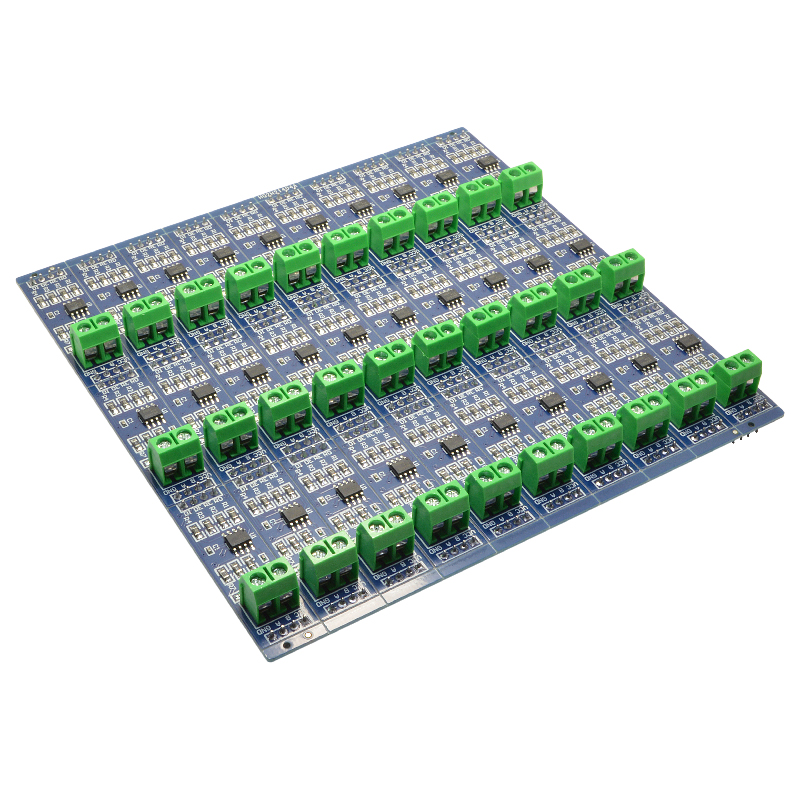

Модуль MAX485 преобразователь TTL логических уровней в RS-485

Код товара: 86152

В наличии 100 шт.

1+

39,00 ₽

20+

37,00 ₽

50+

35,20 ₽

Количество:

Описание

Модуль преобразователя интерфейсов UART TTL в RS-485 на микросхеме конвертера физических уровней MAX485 предназначен для построения локальных сетей с двухсторонним обменом данных на расстояние до 1200 метров. По стандарту RS-485 к одной шине может подсоединяться несколько данных модулей, работающих только в полудуплексном режиме, так как одновременно передавать данные может лишь одной устройство. При помощи этого модуля можно подключить до 32-х устройств в одном сегменте сети.

Технические характеристики:
Напряжение питания, В 3,3 ... 5,5
Нагрузочная способность, узлов в одном сегменте 32
Чувствительность приёмника, мВ 200
Входное сопротивление приёмника, кОм 12
Интегрированный согласующий резистор (терминатор), Ом 120
Диапазон рабочих температур, °С 0 ... +70
Габаритные размеры, мм 44,2 х 14 х 20,6
Масса, г 6

Стандарт RS-485 разработан совместно Ассоциацией электронной промышленности (EIA - Electronics Industries Association) и Ассоциацией промышленности средств связи (TIA - Telecommunications Industry Association). Ранее EIA маркировала все свои стандарты префиксом "RS" (Рекомендованный стандарт). Многие инженеры продолжают использовать это обозначение, однако EIA/TIA официально заменил "RS" на "EIA/TIA" с целью облегчить идентификацию происхождения своих стандартов. На сегодняшний день, различные расширения стандарта RS-485 охватывают широкое разнообразие приложений.



Стандарт RS-485 оговаривает только электрические характеристики, физический уровень (среду), но не программную платформу.



Стандарт RS-485 не оговаривает:



- возможность объединения несимметричных и симметричных цепей,
- параметры качества сигнала, уровень искажений,
- методы доступа к линии связи,
- протокол обмена,
- аппаратную конфигурацию (среда обмена, кабель),
- типы соединителей, разъемов, колодок, нумерацию контактов,
- качество источника питания (стабилизация, пульсация, допуск),
- отраженность, уровень сигнала (reflect).



Требования, предъявляемые к передатчикам и приемникам интерфейса RS-485 (электрические характеристики, цоколевка применяемых интегральных микросхем) совпадают с требованиями, предъявляемыми к передатчикам и приемникам интерфейса RS-422/RS-422А.



Отличие RS-485 от RS-422:


- увеличена дальность связи;
- больше точек (в многоточечной конфигурации);
- выше помехоустойчивость.



Электрические и временные характеристики интерфейса RS-485

- 32 приемопередатчика при многоточечной конфигурации сети (на одном сегменте, максимальная длина линии в пределах одного сегмента сети: 1200 метров (4000 футов)).
- Только один передатчик активный.
- Максимальное количество узлов в сети – 250 с учетом магистральных усилителей.
- Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная):



62,5 кбит/с 1200 м (одна витая пара)
375 кбит/с 300 м (одна витая пара)
500 кбит/с
1000 кбит/с
2400 кбит/с 100 м (две витых пары)
10000 кбит/с 10 м


Примечание: Скорости обмена 62,5 кбит/с, 375 кбит/с, 2400 кбит/с оговорены стандартом RS-485. На скоростях обмена свыше 500 кбит/с рекомендуется использовать экранированные витые пары.



Согласование линии



Каждый случай неправильного согласования сопротивления линии приводит к отражению и искажению передаваемого сигнала. Наличие несогласованного сопротивления в линии передачи приводит к эффекту отражения сигнала, искажающему исходный сигнал. Особенно этот эффект проявляется на концах линий. Для устранения несогласованности, следует установить на концах линии согласующие сопротивления.


Величина согласующего сопротивления должна быть как можно ближе к эквивалентному
сопротивлению линии. Хотя приемные устройства и добавляют некоторый импеданс к общему импедансу линии, обычно бывает достаточно установить резистор с сопротивлением, равным эквивалентному сопротивлению линии.



Если протяженность сети RS–485 не превышает 100 метров, согласующий резистор, как правило, не нужен. В большинстве случаев, расчет согласующего резистора может быть затруднен. Хорошие результаты дает использование осциллографа, подключенного непосредственно к линии. Если импеданс сети согласован, на экране осциллографа можно будет наблюдать высококачественный прямоугольный сигнал. При наличии искаженного сигнала, необходимо установить два согласующих резистора на концах сети.

Согласование линии RS485
