Модуль MINI PowerBANK с TYPE-C представляет собой зарядное устройство для литиевого аккумулятора и повышающий преобразователь напряжения постоянного тока одновременно. Собрано устройство на базе микросхемы IP5306. На базе этого модуля можно собрать портативный PowerBANK со светодиодной индикацией уровня заряда. Также модуль может быть использован в качестве обычного зарядного устройства для литиево-ионных аккумуляторов.

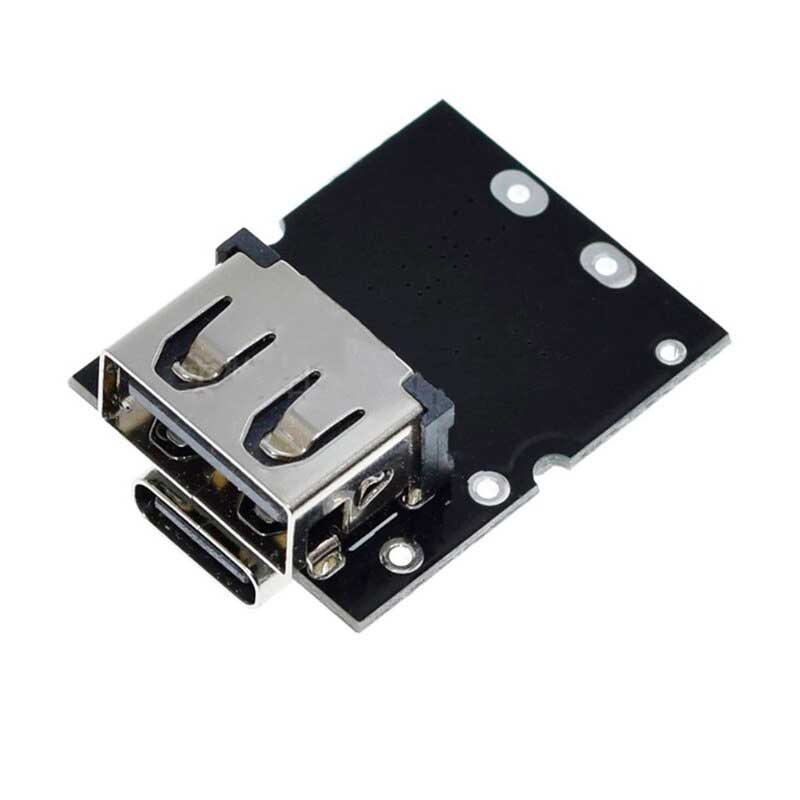

Для подключения зарядного устройства и нагрузки, на плате модуля расположены TYPE-C и USB-A разъемы. Входное напряжение для заряда аккумулятора подаётся на TYPE-C разъем. Соответственно, выходное напряжение для подключения нагрузки снимается с разъема USB-A. Также на плате для подключения нагрузки есть два контакта, обозначенные “+ 5V -”. Значение выходного напряжения составляет 5 В. Ток заряда составляет 2,4 А. КПД модуля достигает 92,5%. Отличительной особенностью этого модуля является поддержка одновременного заряда и разряда.
Для контроля за состоянием аккумулятора, на плате модуля имеется 4 светодиода, которые сигнализирует об уровне заряда – 0-25-50-100%.
"+": | положительная клемма аккумуляторов |
"–": | отрицательная клемма аккумуляторов |
USB: | выходное напряжение 5 В (2 А) |
TYPE-C: | входное напряжение 5 В (2 А) |
Входное напряжение, В | 5 ... 5,15 |
Выходное напряжение, В | 4,95 ... 5,25 |
Зарядный ток, А | 2,4 ± 5% |
Выходной ток, А | 2 |
Ток покоя, мкА | < 30 |
Напряжение отсечки разряда, В | 2,8 |
КПД, % | 92,5 |
Габаритные размеры, мм | 25 × 20 × 10 |
Масса, г | 5 |
При падении тока нагрузки ниже 50мА, выходной разъём отключается.
Контакты, отмеченные на плате буквой "К" предназначены для подключения внешней кнопки. Короткое нажатие на кнопку включит светодиоды индикации уровня заряда и выход 5V. Двойное нажатие выключат светодиоды и отключат выход 5V.
Когда ток заряда аккумулятора опускается ниже 100 мА, заряд прекращается и возобновляется снова при падении напряжения ниже 4,1 вольта. В случае падения напряжения ниже 2,8 вольта, батарея будет предварительно заряжаться током 100 мА и при достижении уровня 2,9 В перейдёт на номинальный ток 2,4 А.
Модуль поддерживает аккумуляторы с конечным напряжением заряда как 4,2 вольта, так и 4,35 вольта. По умолчанию установлено напряжение 4,2 вольта. Для переключения на 4,35 вольта необходимо запаять перемычку как показано на рисунке ниже.
