Модуль INA219 для измерения тока, напряжения и мощности

Модуль INA219 представляет собой цифровой датчик, предназначенный для измерения силы тока, напряжения и мощности. Его основными преимуществами являются высокая точность результатов замеров тока и напряжения и небольшие габариты, которые расширяют сферу применения датчика. Модуль можно использовать в системах, где необходимо контролировать показания силы тока и напряжения. Диапазон измеряемых напряжений датчика составляет от 0 до 26 В.

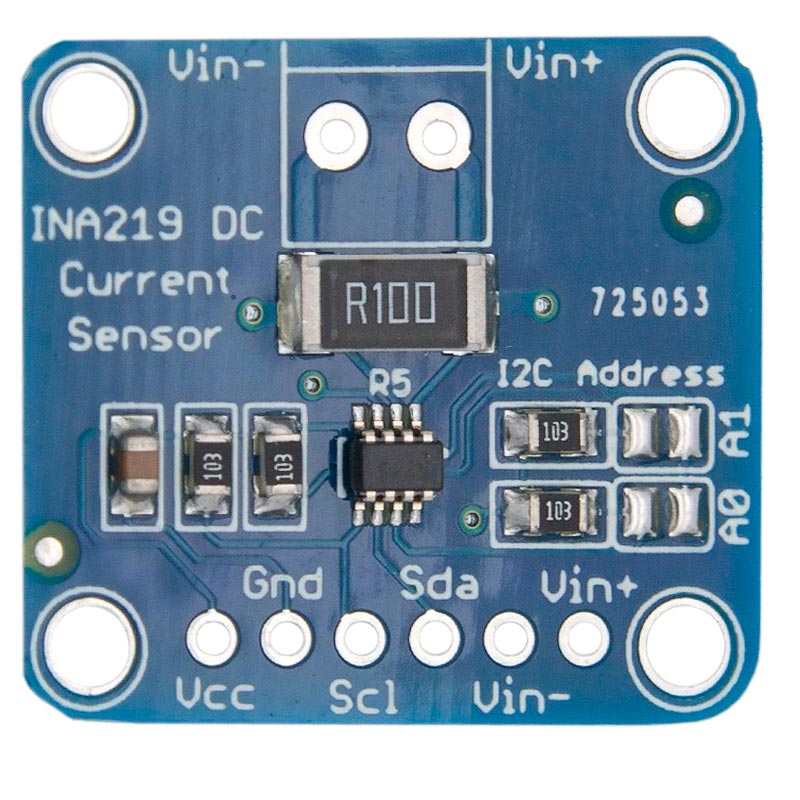

Основой датчика является микросхема INA219, которая считывает напряжение питания, шунта и вычисляет мощность с помощью внутреннего перемножителя . Данные хранятся в регистрах микросхемы. Сопротивление шунта составляет 0,1 Ом. Резистивный шунт находится в разрыве с положительным питанием, что обеспечивает отсутствие сдвигов потенциалов между GND и другими устройствами. В микросхему встроен 12 - битный аналого-цифровой преобразователь, позволяющий получить точность не хуже 0,5% во всём диапазоне рабочих напряжений и температур.

Данные о замерах передаются по последовательному интерфейсу I2C со скоростью до 3,4 Мбит/с. Он подключается к выводам SCL  и SDA. Адрес модуля по умолчанию установлен 0х40, но его легко можно изменить с помощью двух перемычек. Для этого необходимо установить перемычки на отмеченные контакты A0 и A1 с помощью пайки. Изменение адреса платы позволяет таким образом подключить до 4 аналогичных модулей.

I2C адрес	A0	A1
0x40	-	-
0x41	X	-
0x44	-	X
0x45	X	X

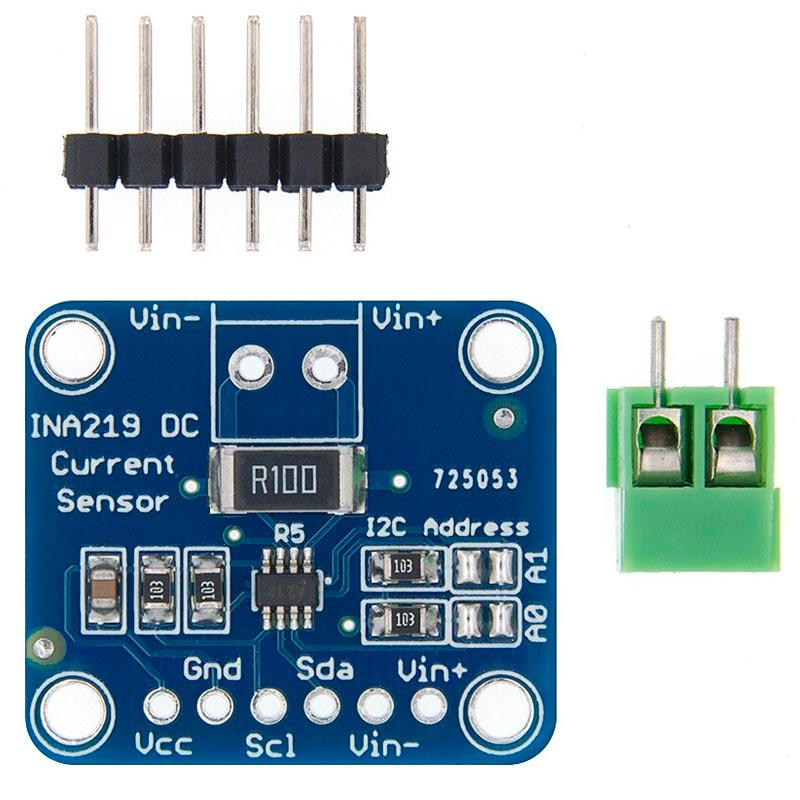

В комплект модуля входят не припаянный штыревой разъём и клеммник. При необходимости их можно установить на плате с помощью пайки.

Технические характеристики:

Напряжение питания, В	3 ... 5,5
Ток потребления, мА	1
Разрядность АЦП, бит	12
Диапазон измеряемых напряжений, В	0 ... 26
Максимальный измеряемый ток, А	3,2
Дискретность при измерении тока, мА	0,8
Скорость передачи данных по I2C, Мбит/с	3,4
Диапазон рабочих температур, °C	-40 ... +125
Габаритные размеры, мм	23 × 21 × 8
Масса, г	4,1



---



Документация INA219
