Модуль HX711 24-битный АЦП с усилителем для тензодатчиков

Модуль HX711 предназначен для усиления сигнала тензодатчика и преобразования его в цифровое значение. Микросхема HX711 имеет АЦП с разрешением 24 бит, благодаря которому обеспечивается высокая точность измерений. Для сравнения, разрешение АЦП, встроенного в Arduino 10 бит. Модуль имеет 2 канала А и В для подключения тензодатчиков.  Канал А может быть запрограммирован с коэффициентом усиления 64 или 128, что позволит максимально измерять дифференциальное напряжение ±40 или ±20 мВ соответственно. Для канала B коэффициент усиления всегда равен 32. Частота измерений у микросхемы может быть выбрана установкой состояния на 15 выводе. На этом модуле он жестко подключен к земле и скорость составляет 10 измерений в секунду.

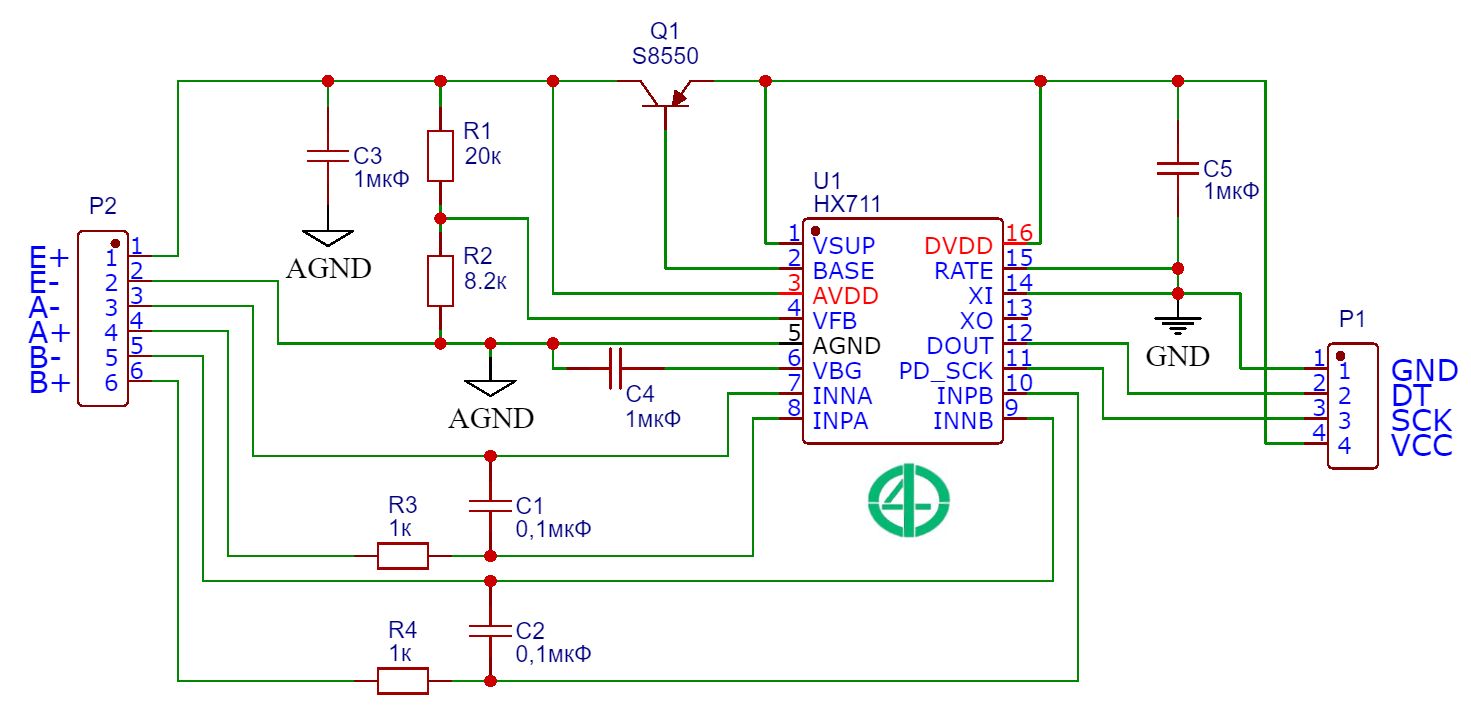

Для подключения контактов датчика к модулю используется разъем P2, который состоит из двух каналов (A+, A- и B+, B-) и контактов E+ и E- для обеспечения питания подключенных датчиков. Соответственно, разъем P1 служит для подключения модуля к плате Arduino и подачи напряжения питания.

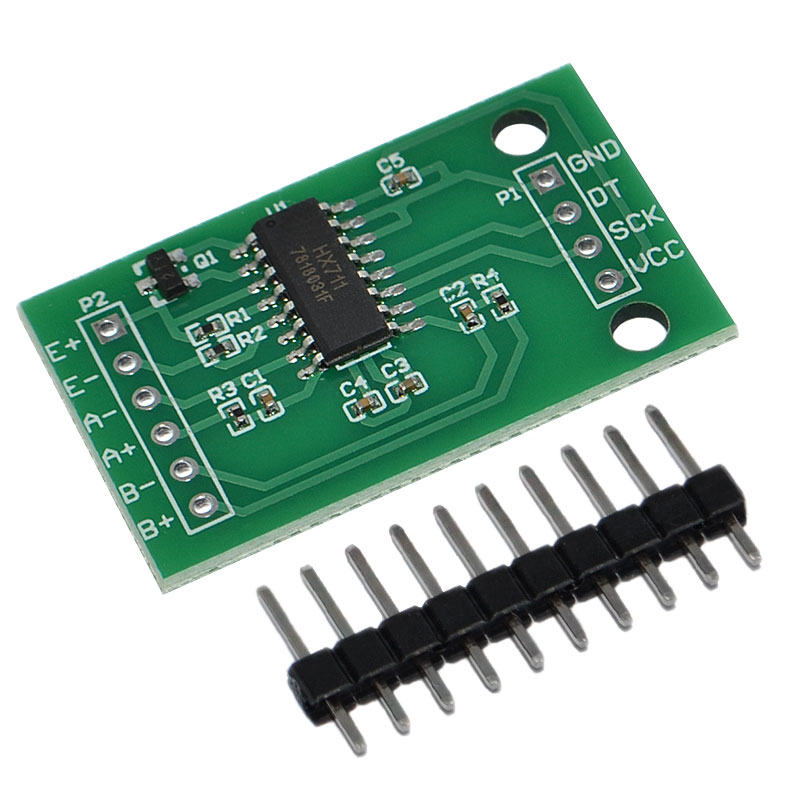

В комплектацию модуля входят штыревые разъемы, которые не установлены на плате. В случае необходимости увеличить контактную площадку, их можно зафиксировать к разъемам с помощью пайки. Также, на модуле находятся два монтажных отверстия для удобной фиксации платы.



Модуль рассчитан на работу от источника питания 5 вольт, но может быть легко доработан и для работы с напряжением 3,3 вольта. Для этого потребуется заменить резистор R1 номиналом 20кОм на другой - 10...12кОм.

Технические характеристики:

Напряжение питания, В	4,5 ... 5,5
Ток потребления, мА	1,5
Частота обновления данных, Гц	10
Коэффициент усиления канала A	64 / 128
Коэффициент усиления канала B	32
Диапазон рабочих температур, °С	-40 ... +80
Габаритные размеры, мм	34 × 20 × 2,5
Масса, г	1,7



---



Документация HX711

---



---
