Модуль HC-SR505 миниатюрный инфракрасный датчик движения

Код товара: 86202

В наличии 94 шт.

1+

97,00 ₽

10+

92,40 ₽

25+

88,00 ₽

Количество:

Описание

Инфракрасный миниатюрный датчик движения позволяет обнаружить движение человека или животного на расстоянии до 3 метров. Имеет два контакта питания: +5В и Общий (земля) и один цифровой выход. Пока движение не обнаружено  – на нем будет низкий уровень 0В. Если есть движение - уровень высокий 3,3В. Время удержания фиксированное - 5 секунд.


Миниатюрный модуль датчика движения HC-SR505 может применяться в светильниках для автоматического включения света, в охранных устройствах или другой автоматике. Благодаря крайне низкому потреблению энергии, может работать в составе устройств с автономным питанием.

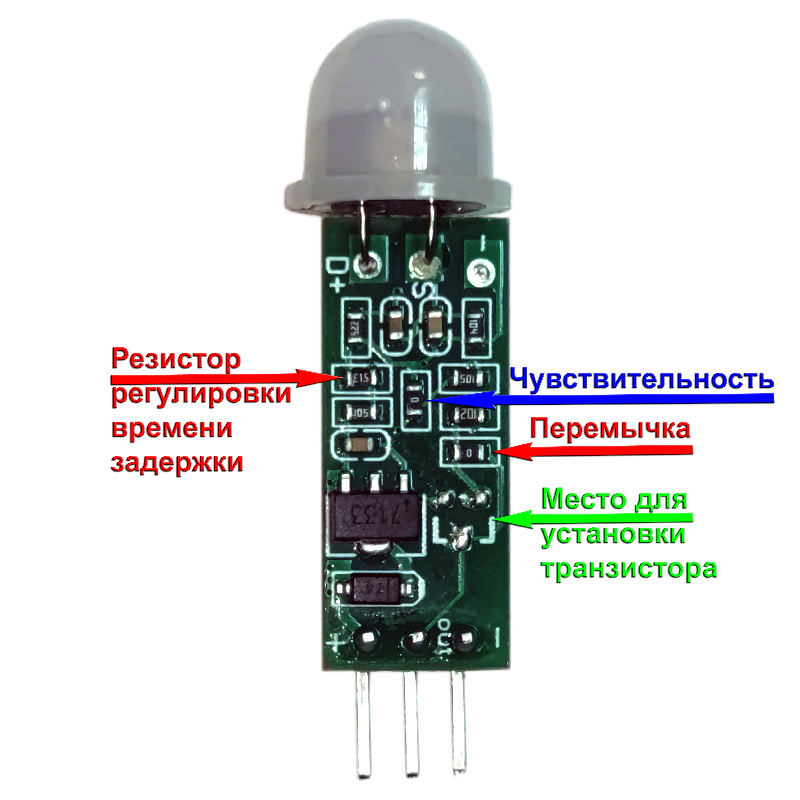

Конструктивно модуль выполнен на двусторонней печатной плате из стеклотекстолита габаритами 24×10 мм. Схема модуля построена на базе аналогового инфракрасного датчика движения D203S и микросхемы NSA3182FT100, включающей в себя все необходимые узлы для обработки пассивного PIR датчика. На этом модуле отсутствуют органы оперативной регулировки, чувствительность установлена на максимальное значение, время удержания выхода после срабатывания - 5 секунд, что определено резистором, номиналом 51кОм, линия контроля освещенности не задействована и подключена к +3,3В.



Время удержания выходного сигнала в зависимости от номинала резистора:



 ВРЕМЯ, сек   Номинал
1 0
5 51 кОм
10 82 кОм
15 120 кОм
20 160 кОм
30 205 кОм
45 261 кОм
60 300 кОм
90 360 кОм
120 430 кОм
180 510 кОм
300 560 кОм
600 680 кОм
900 750 кОм
1800 820 кОм
3600 1 Мом

На плате имеется место для транзистора в корпусе SOT23, установив который и сняв перемычку рядом с ним, можно реализовать прямое управление реле.  При этом, не забудьте установить защитный диод параллельно обмотке реле.

Технические характеристики:
Напряжение питания, В 4,5 ... 20
Ток потребления, мкА < 60
Время задержки, секунд 8
Угол обнаружения, градусов 100
Расстояние обнаружения, м 3
Габаритные размеры, мм 44 × 10 × 10
Масса, г 3,4






pdf_32.png Документация D203S
pdf_32.png Документация NSA3182FT100
