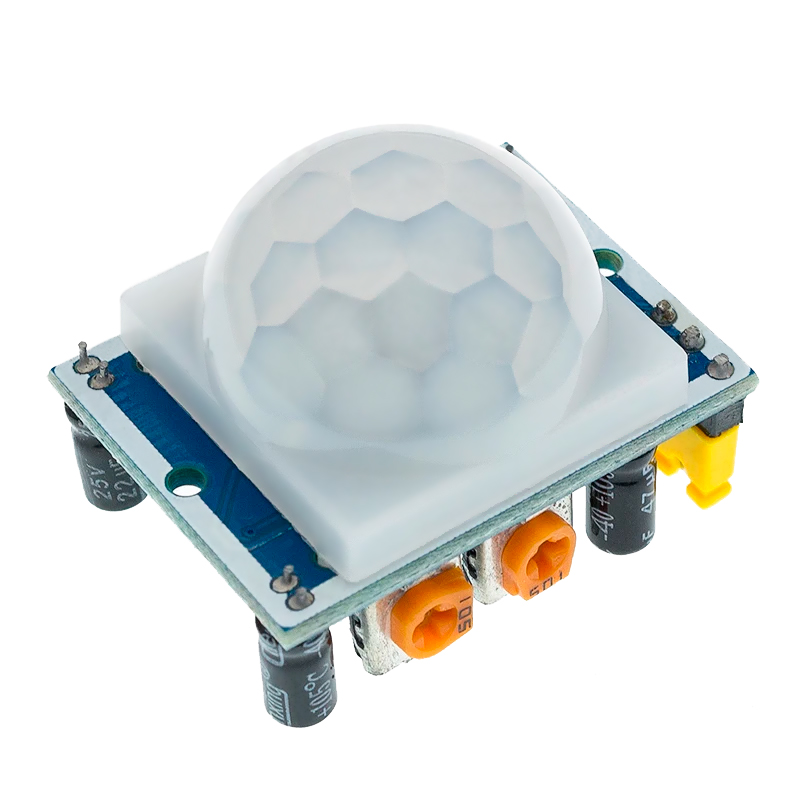

Модуль HC-SR501 регулируемый инфракрасный датчик движения

Модуль с инфракрасным датчиком движения HC-SR501 позволяет обнаружить движение человека или животного на расстоянии до 7 метров. Этот модуль часто используется в простых охранных системах или бытовых проектах (автоматическое включение света при движении, автоматизации электрических приборов и т. д.)

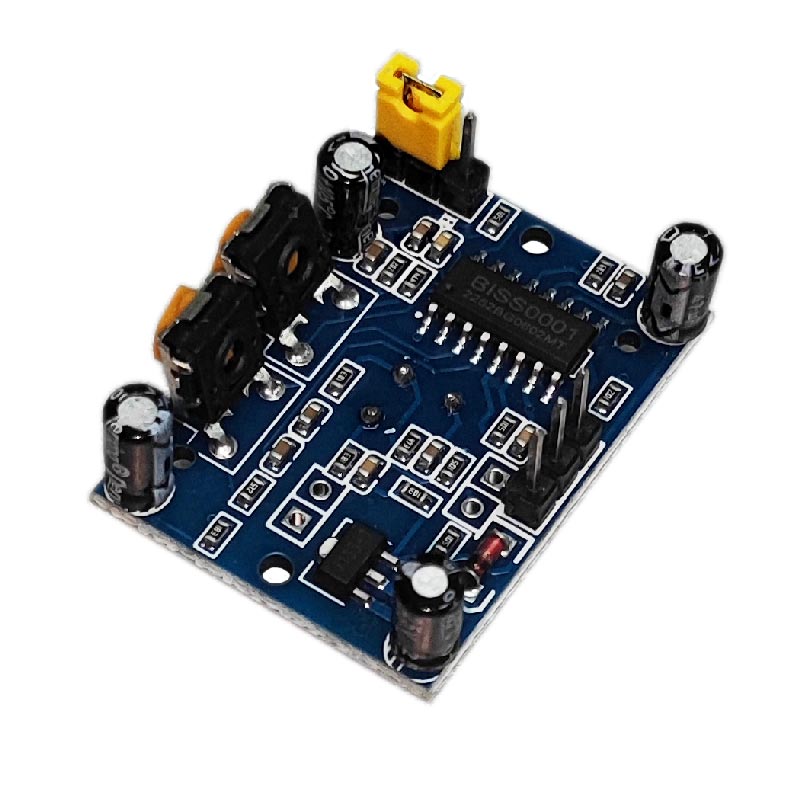

Плата модуля собрана  на микросхеме BISS0001. Инфракрасный дифференциальный датчик преобразовывает излучение тела человека или животного в электрический импульс и передаёт его в чип для усиления и преобразования в цифровой сигнал.

Модуль HC-SR501 имеет два режима работы, выбираемые с помощью джампера H/L, который расположен на обратной стороне платы.

В режиме H, при обнаружении движущегося объекта, на выходе датчика устанавливается высокий уровень сигнала и исчезнет только после времени истечения задержки от момента последней фиксации движения в зоне обнаружения. Таким образом, высокий уровень будет установлен все время пока объект находится в зоне действия датчика.

В режиме L, при обнаружении движущегося объекта, на выходе датчика устанавливается высокий уровень сигнала на установленное время задержки. Независимо от того, есть в зоне обнаружения дальнейшее движение или нет, через установленное время задержки, сигнал на выходе будет отключен.

На плате имеется 2 потенциометра. С помощью потенциометра SX изменяется расстояние чувствительности датчика (3 - 7 м), а подстроечным резистором TX задается время, в течении которого будет передаваться логическая единица при движении в зоне датчика (5 - 300 с).



---

Технические характеристики:

Напряжение питания, В	4,5 ... 20
Ток потребления, мА	0,06
Расстояние обнаружения, м	3 ... 7
Угол обнаружения, градусов	145
Диапазон рабочих температур, °С	-20 ... +80
Габаритные размеры, мм	32 × 24 × 18
Масса, г	7,3

---
